一． 打印输出前的系统设置

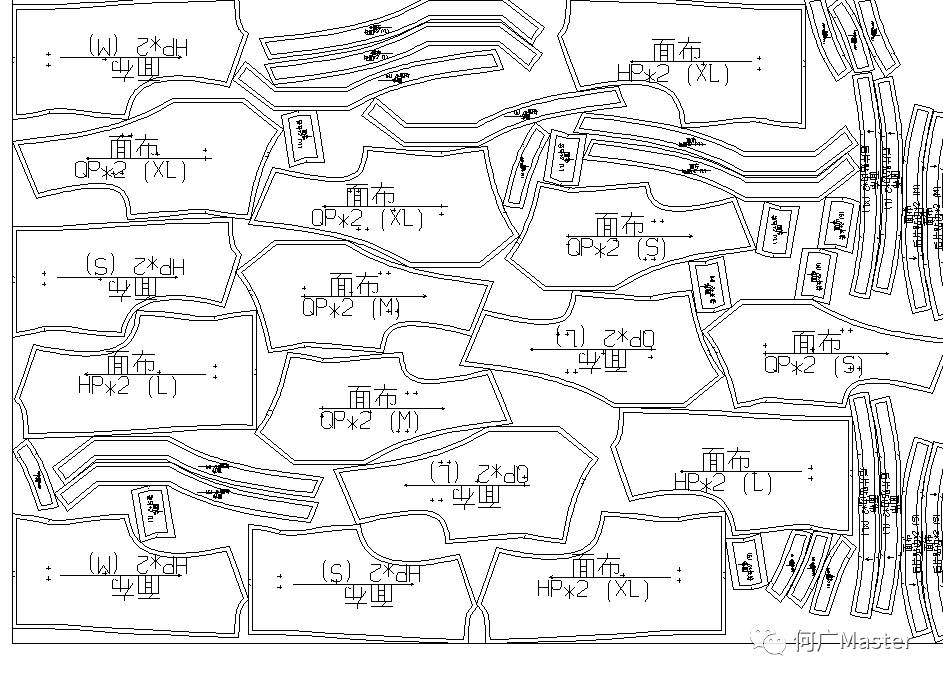

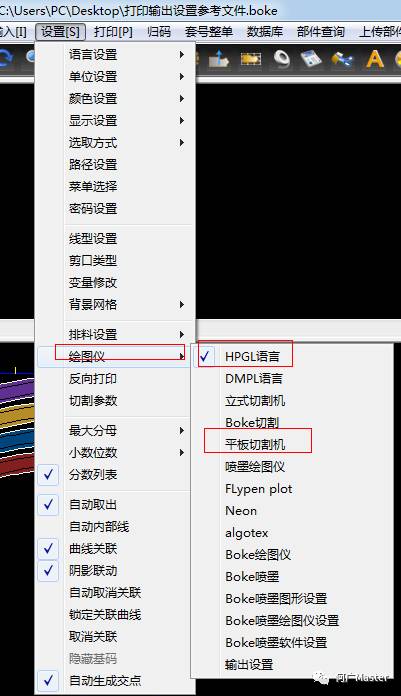

1. 绘图仪的设置

绘图仪目前主流的分喷墨打印机和切割机，输出打印前根据所用的机器来选择，喷墨机选择HPGL语言，立式切割机选立式切割机，平板切割机选平板切割机。

2. 输出设置

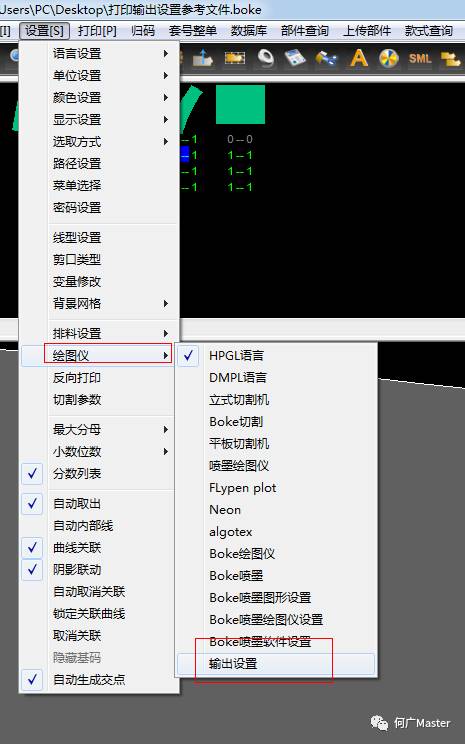

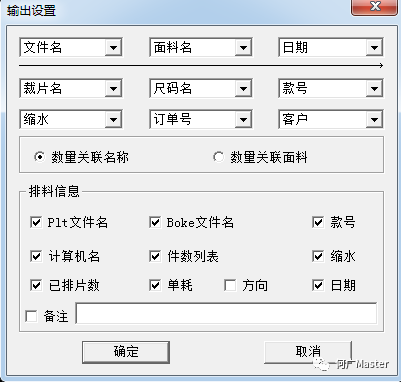

菜单栏里，【设置】→【绘图仪】→【输出设置】，这里统一设置布纹线上显示的信息和排料信息。这里没有设置则最后打印时勾选上相关的设置也不会显示，具体的根据需要来选择。

3. 自动输出设置

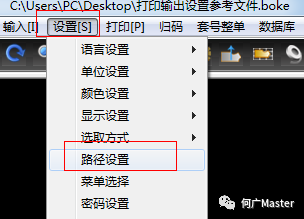

在【设置】，【路径设置】里，可以设置自动输出的位置。












确定后，系统就设置好了自动输出的位置，后面打印时直接点确定就可以自动输出到设置的文件夹。

二．打印输出参数说明

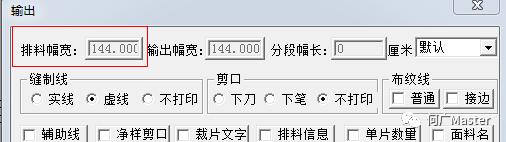

1. 排料幅宽

面料设置幅宽时的宽度。输出时自动带上这个数据。

2. 输出幅宽

正常情况下同排料幅宽一致。当排料的宽度超过能打印的宽度时，把输出幅宽设置成能打印的宽度，系统自动分成两个宽度来打印。如面料幅宽180，最大能打印的宽度为150，则输出幅宽可以设置成150，就可以打印成150+30两段出来，再根据分割虚线拼接一下。也可以输出幅宽设置成140，就可以打印成140+40=180，以此类推

3. 分段幅长

按设置的长度来一段一段打印，一般用于笔试机，或立式切割机。

4. 默认模式

系统可以设置几种模式，分别对应不同的输出要求。

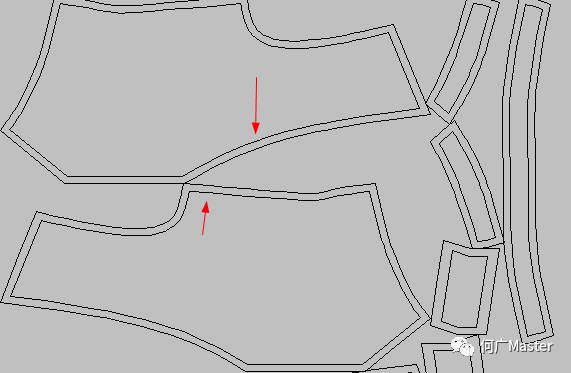

5. 缝制线

就是净样线，有三种输出方式：实线，虚线，不输出打印。

实线

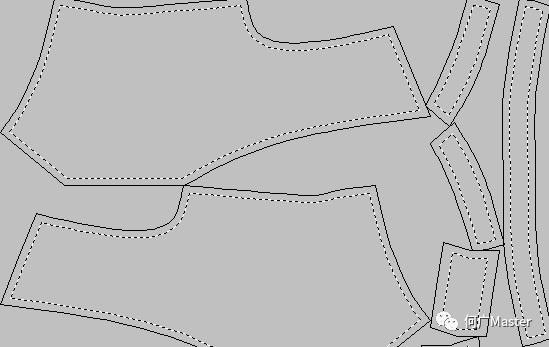

虚线

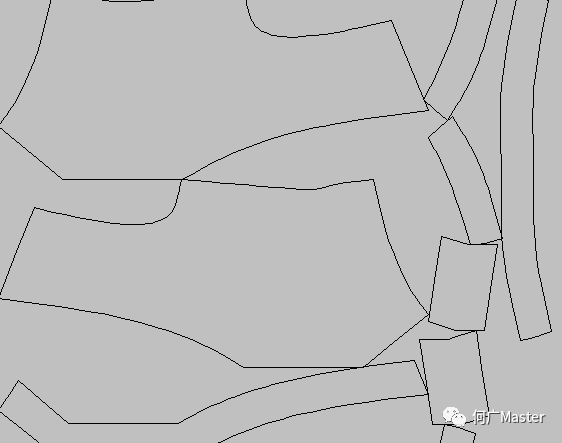

不打印

6. 剪口

有三种输出模式
，如果要切割，则为下刀，只打印就下笔。

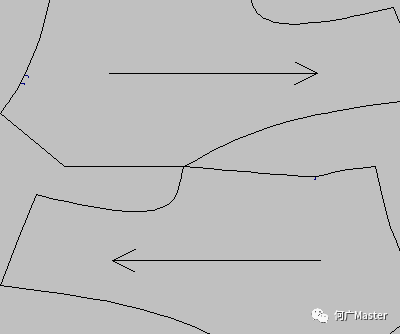

7. 布纹线

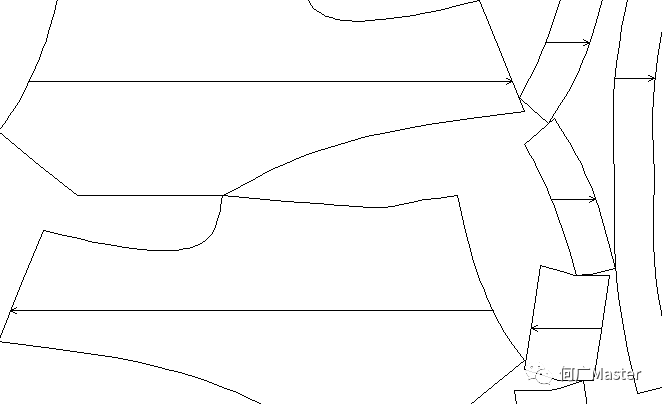

分为普通布纹线和接边布纹线。普通布纹线则按原裁片设置的长度输出。接边布纹线则是延长到边，一般可以用于对条格。

普通布纹线

接边布纹线 【目前预览里选接边就看不到布纹线，但时输出时有】

8. 辅助线

排料时增加的辅助线（用工具A来设置，或面料设置里的辅助线设置偏移）

选文字工具A,再按CTRL点标尺线，移动鼠标，就可以设置辅助线。

面料设置里的辅助线，【预览里点击切换没有反应，但是输出时有】

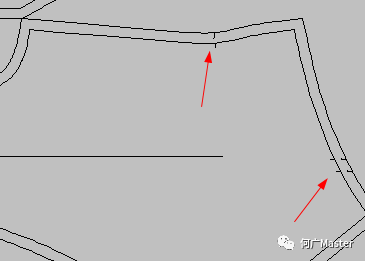

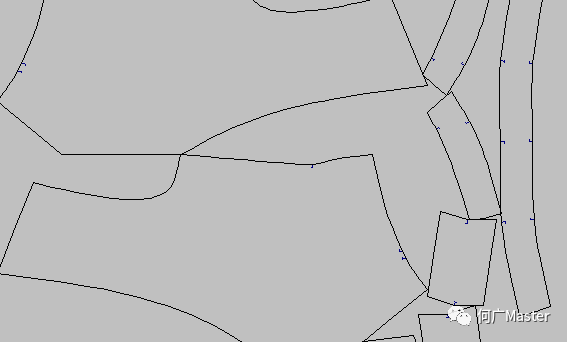

9. 净样剪口

在净样上加剪口

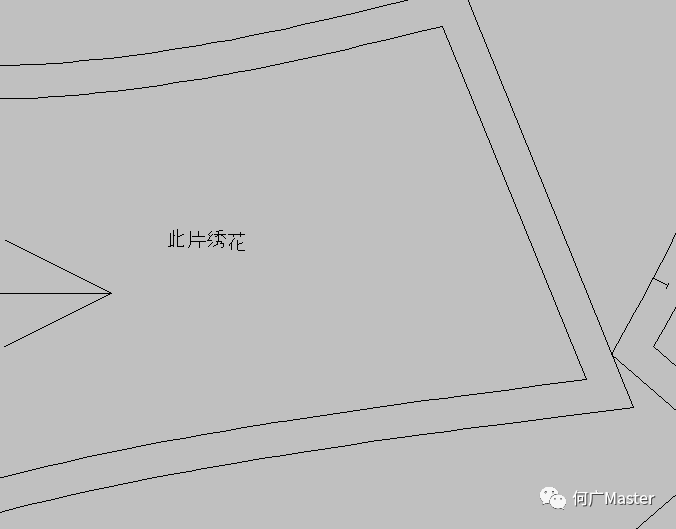

10. 裁片文字

裁片上用文字工具A做的相关文字

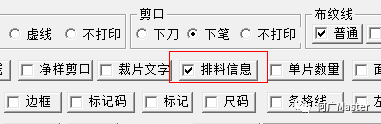

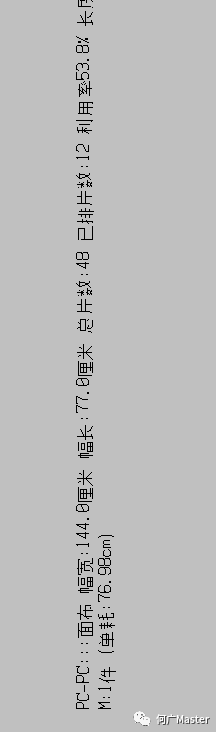

11. 排料信息

显示排料的相关信息。如幅宽，幅长，排料片数，已排片数，单耗

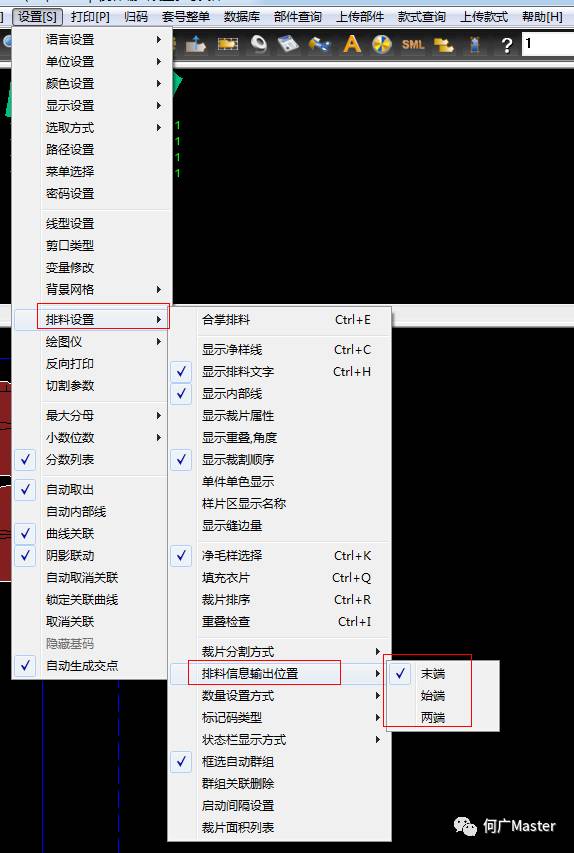

可以设置排料信息放在前端还是后端，还是两边都放【设置→排料设置→排料信息输出位置】

排料信息

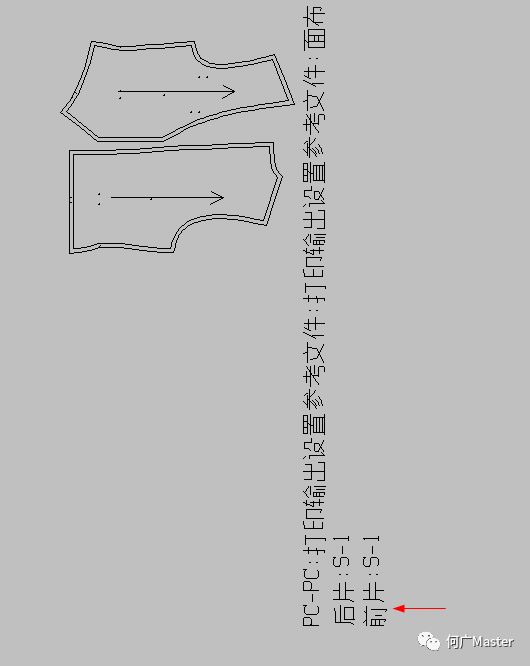

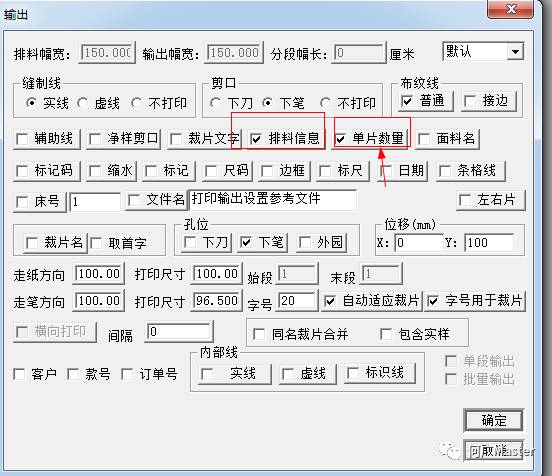

12. 单片数量

用于在排料信息后面显示单个裁片参与排料的数量。要把【排料信息】勾上，才能显示出来。【极少使用，排料信息里有总片数和已排片数，用于检查是否少排裁片】

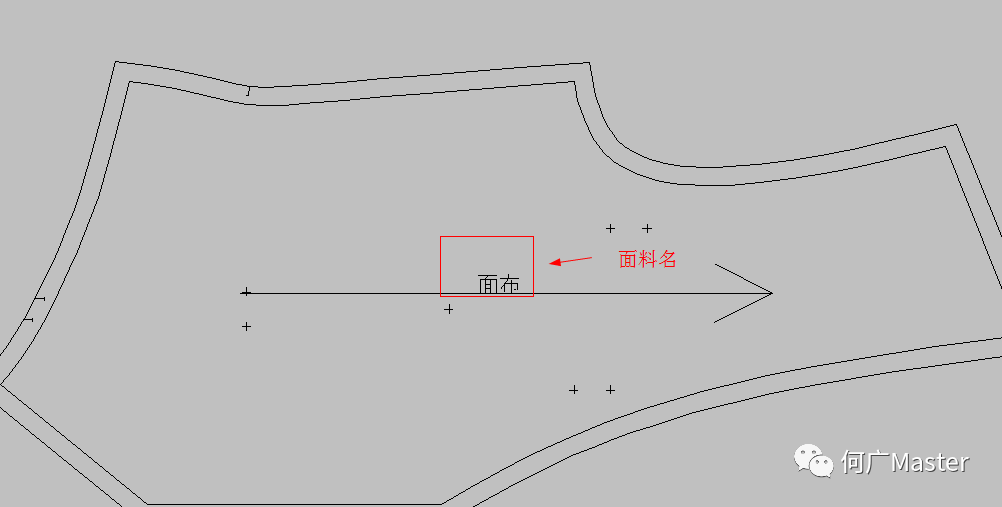

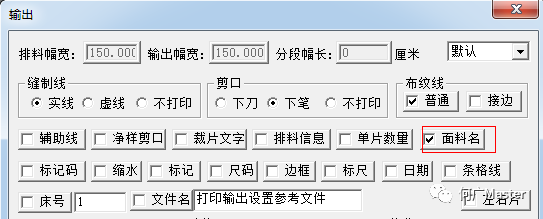

13. 面料名

用于是否显示面料的名称

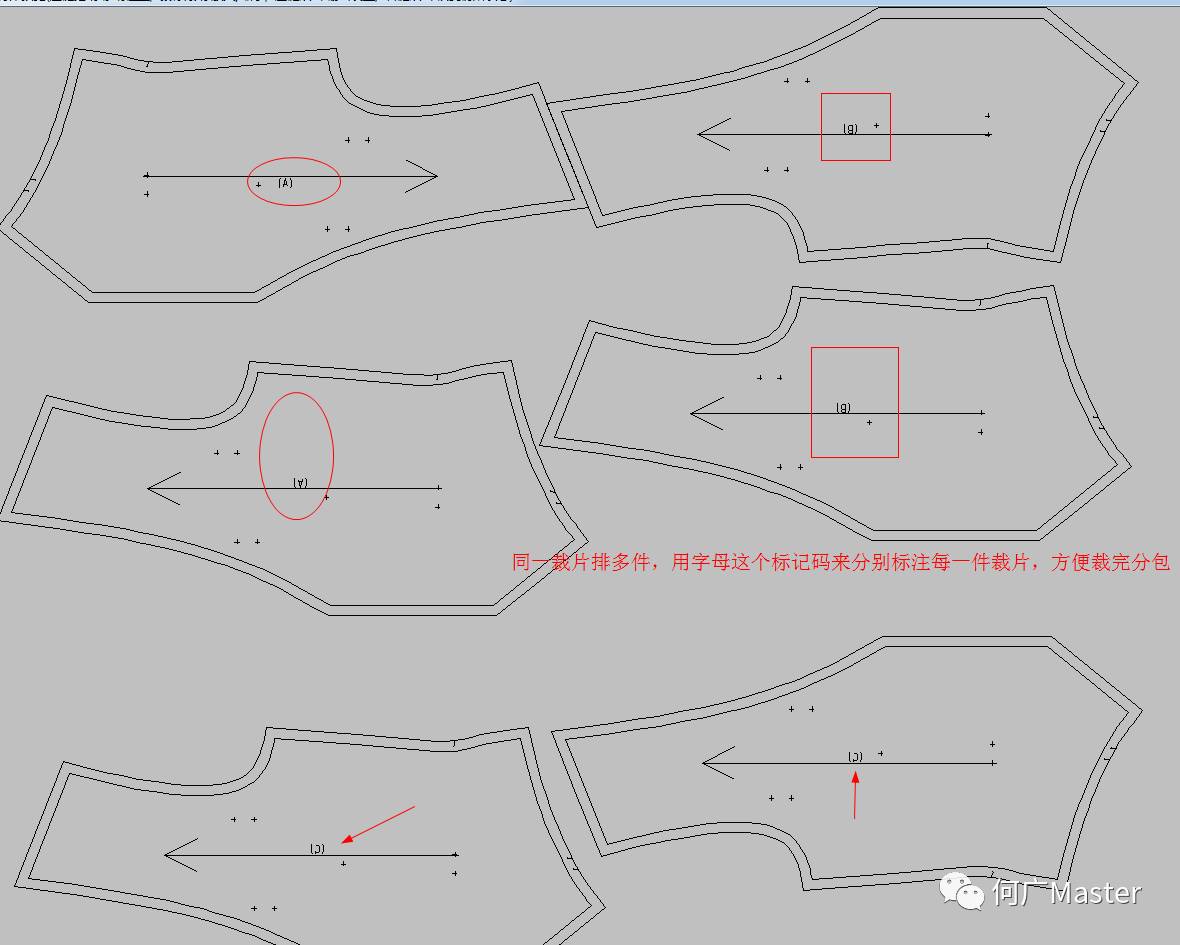

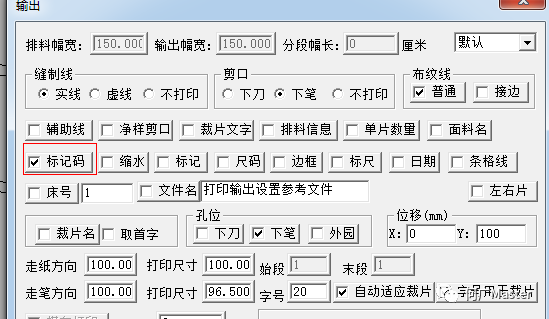

14. 标记码

用字母来表示。一个码裁多件时，按顺序用字母这个标记码来分别标注每一件裁片，方便后期分包。【同一尺码同一标记码的为同一件】

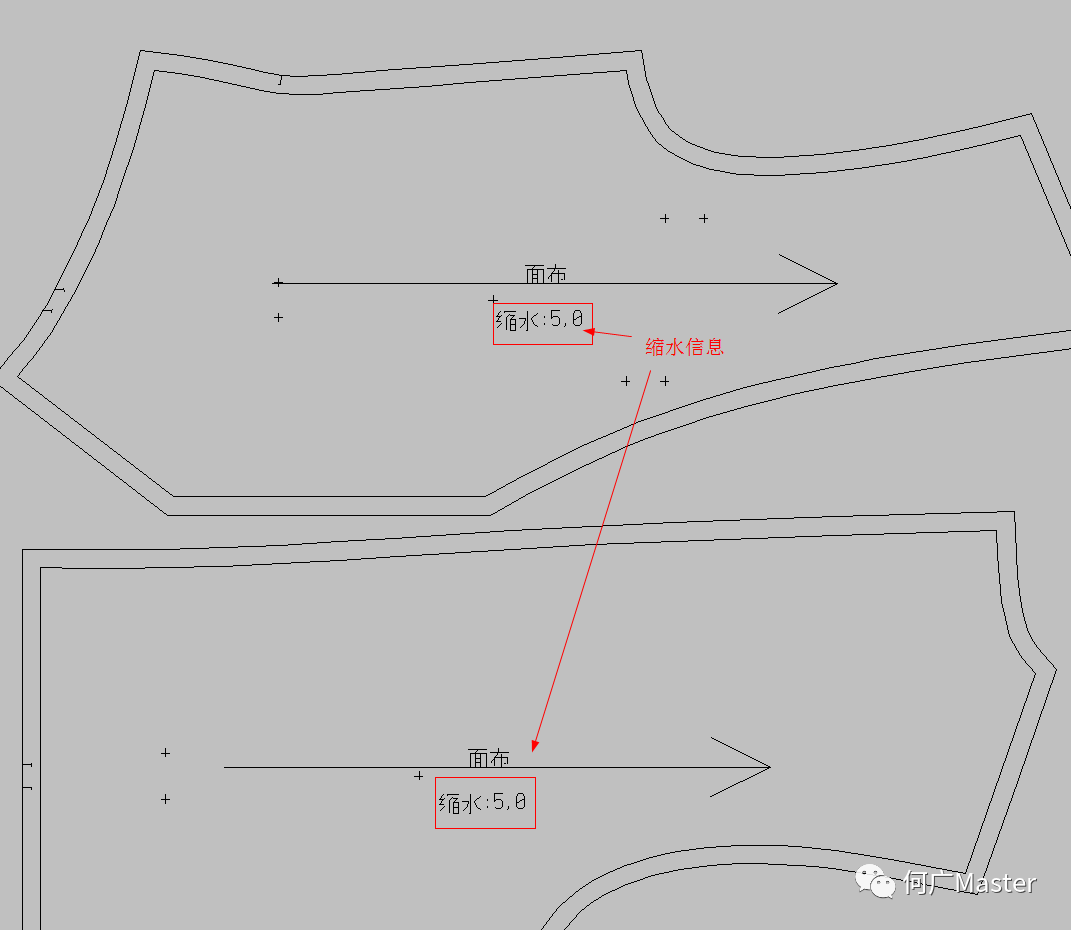

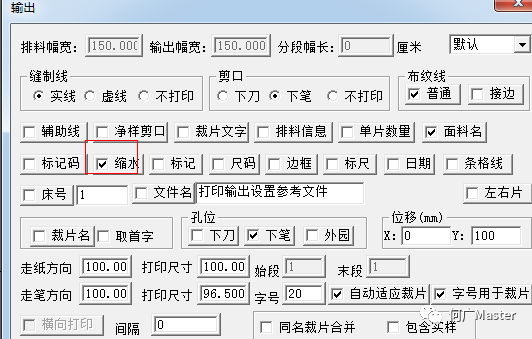

15. 缩水

用于是否显示缩水信息

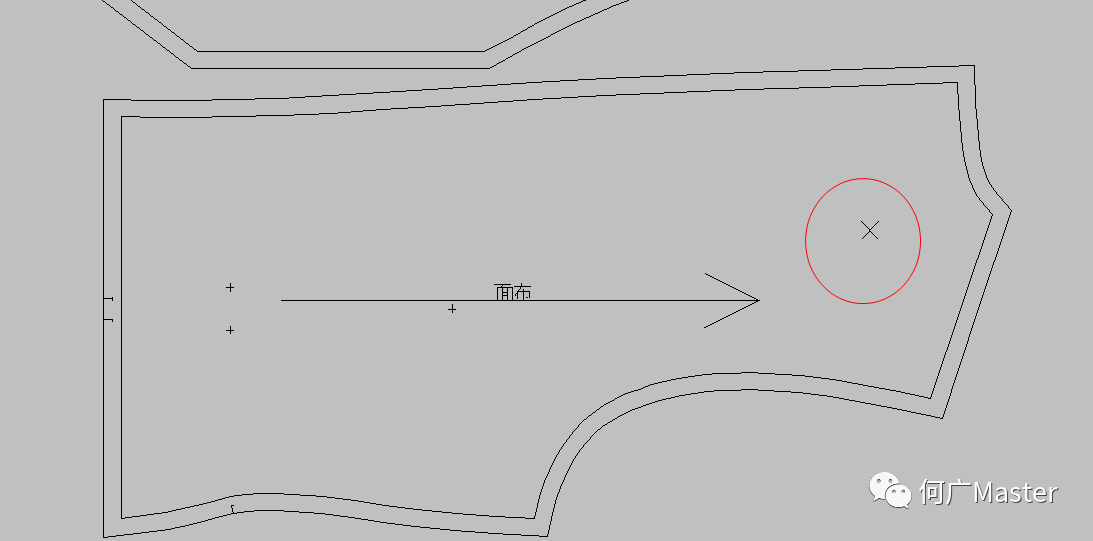

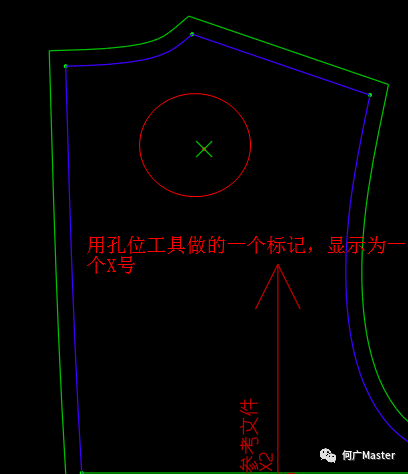

16. 标记

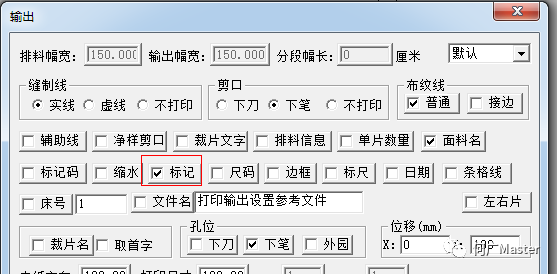

裁片里用孔位工具做的打一个X的符号，可用于标示裁片绣花位等。标记可以输出打印，但不可以设置切割。

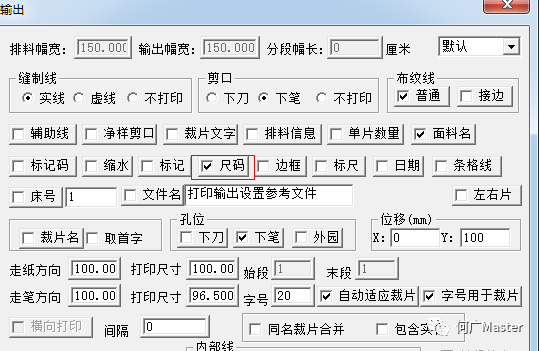

17. 尺码

裁片的码数，基本上这个都是要勾选的

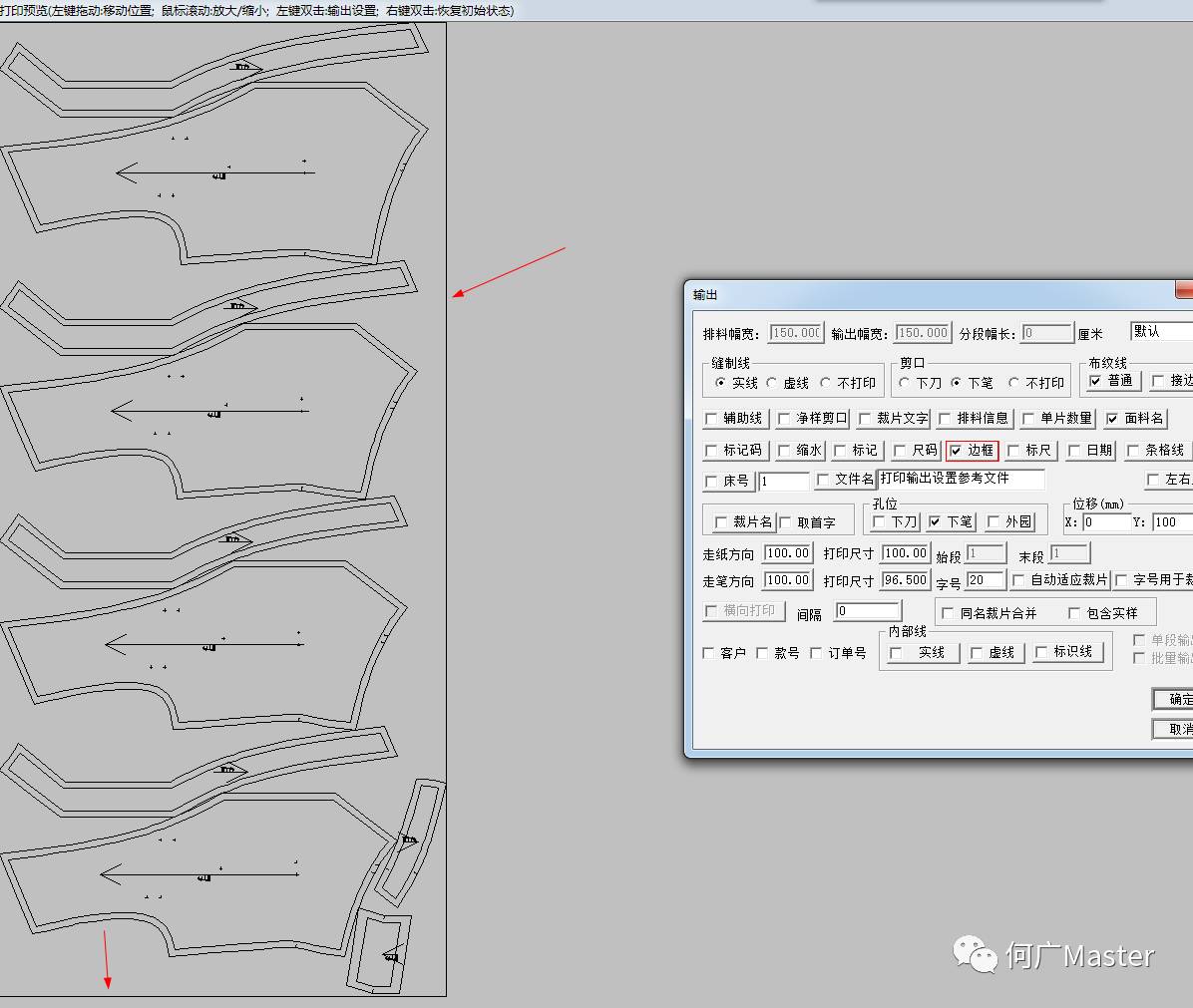

18. 边框

排料设置的幅宽和排好料后幅长组成的一个大外框。一般打印时要勾选，切割不勾选。

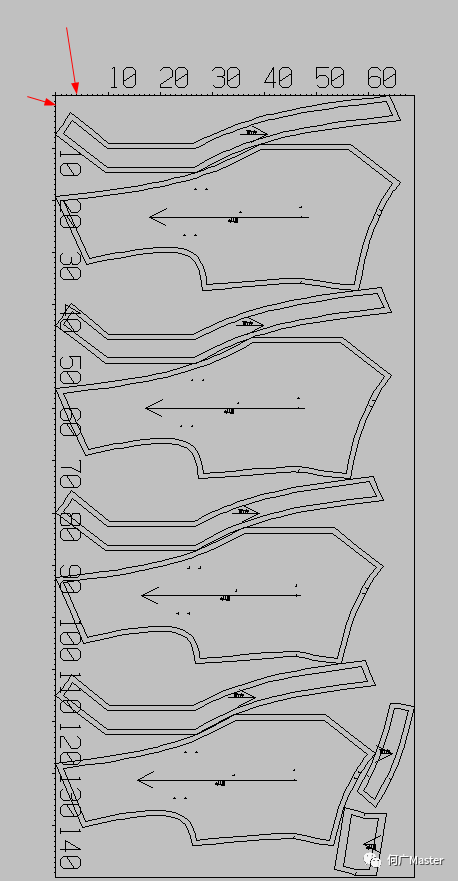

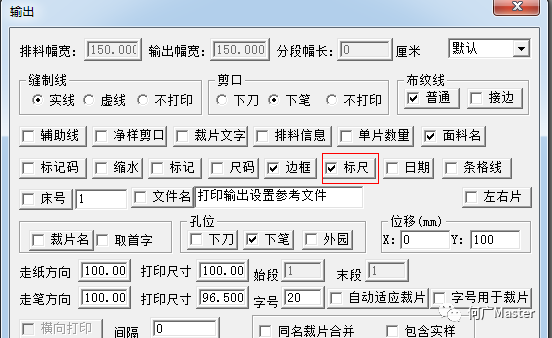

19. 标尺

边框上显示长度数据，有边框才能显示标尺

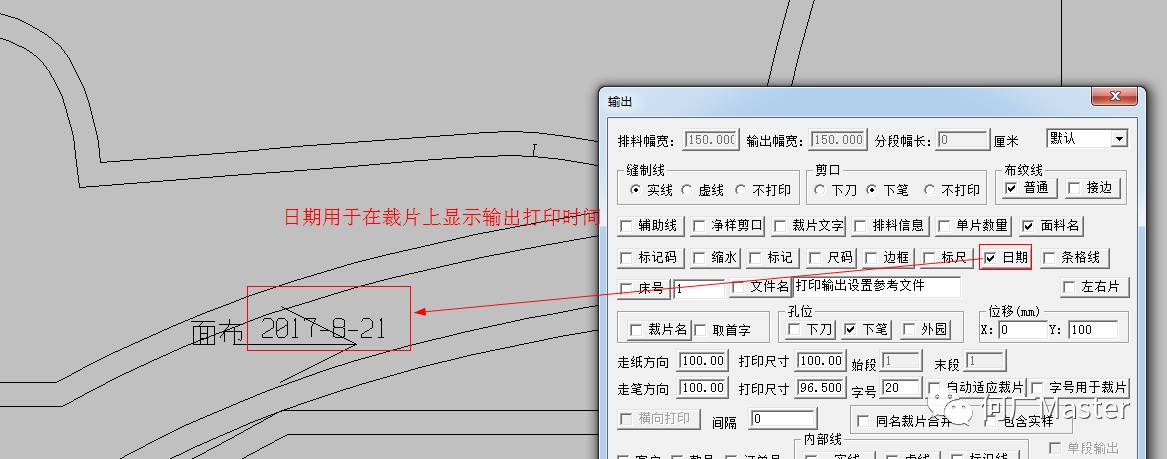

20. 日期

用于在裁片上显示输出打印时间日期

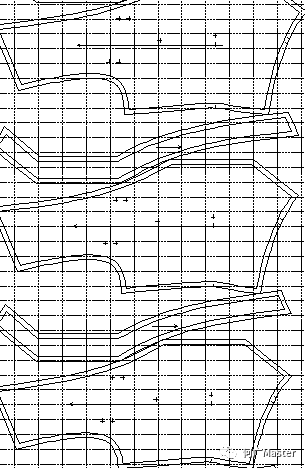

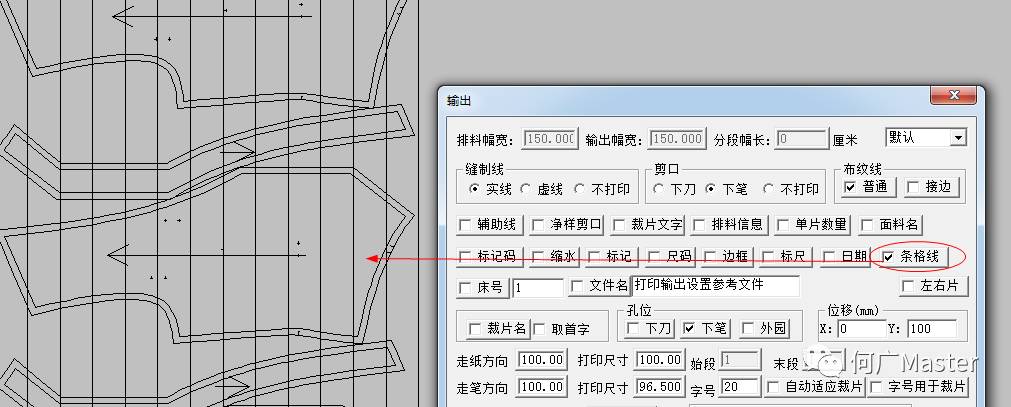

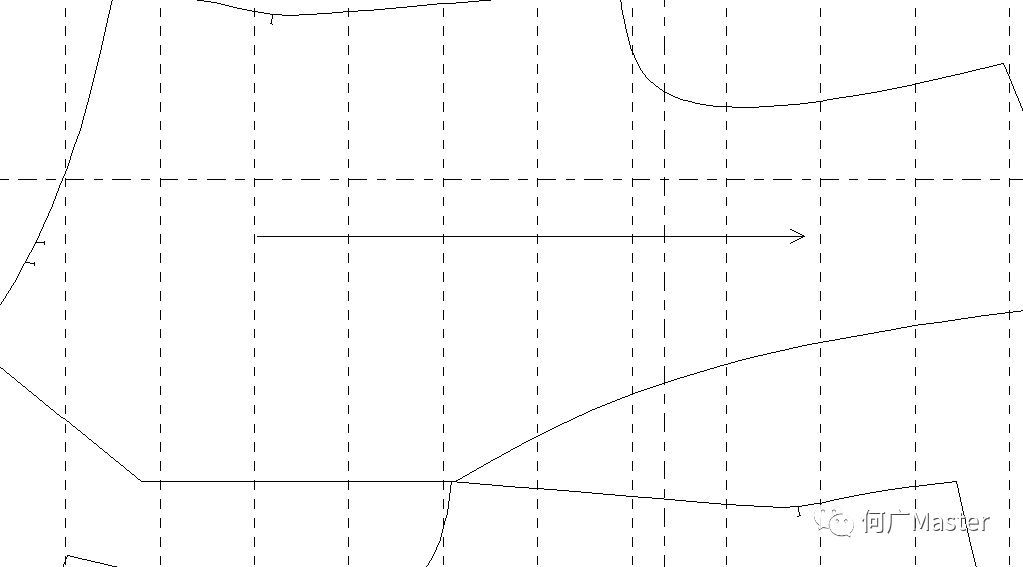

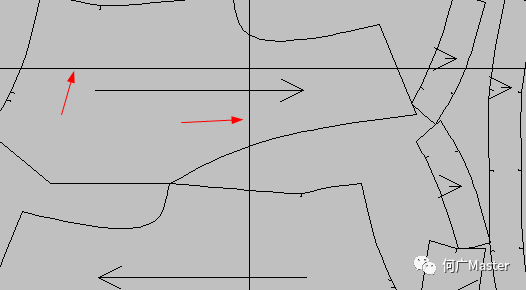

21. 条格线

用于显示面料设置里设置的条格

打印预览里目前只显示横条，竖条不显示，但是输出到打印机那里，可以完整输出。

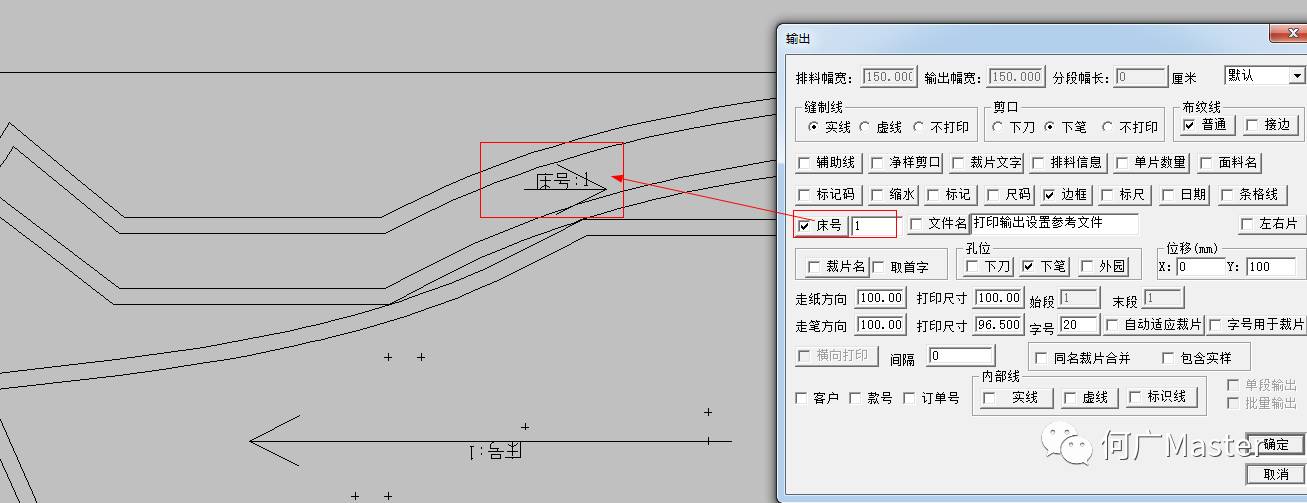

22. 床号

用于在裁片布纹线上显示床号数据

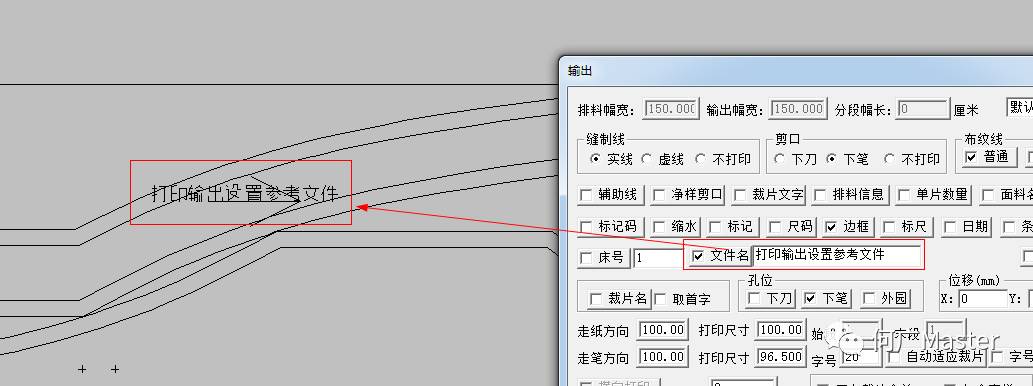

23. 文件名

用于在裁片上显示文件名称。注意：文件名和款式名【款号】可能不一样。文件名只是保存文件时的名称，款号名可以按款式来命名。

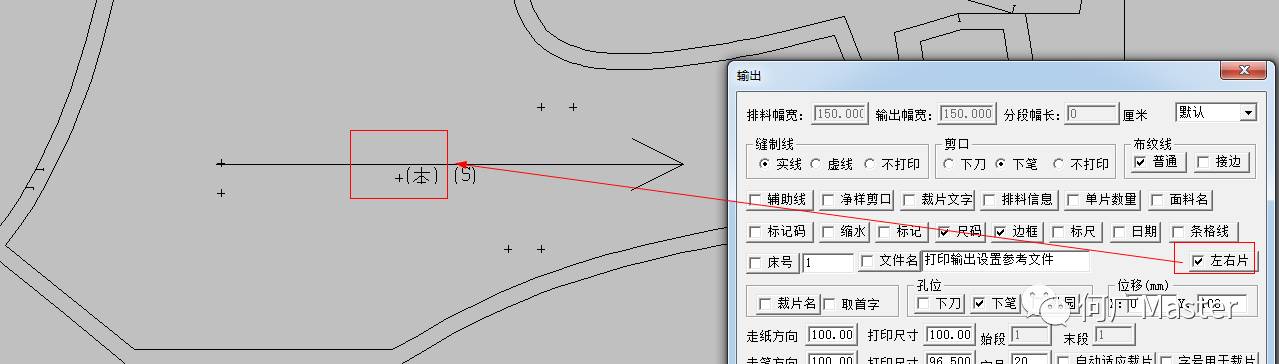

24. 左右片

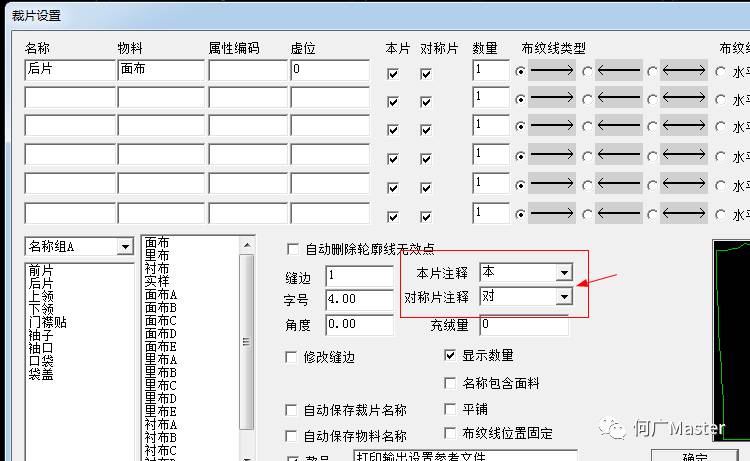

用于显示裁片注释，标示裁片是本片还是对称片，是左片还是右片。不建议注释用L和R来表示左右片，防止与码数搞混淆。

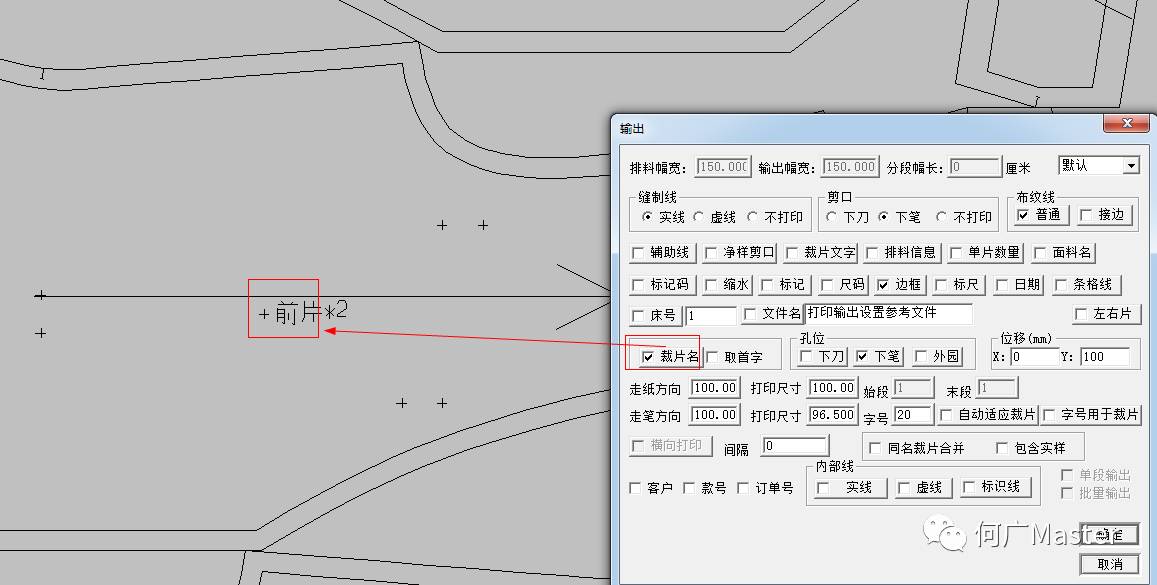

25. 裁片名

用于显示裁片名称

26. 取首字

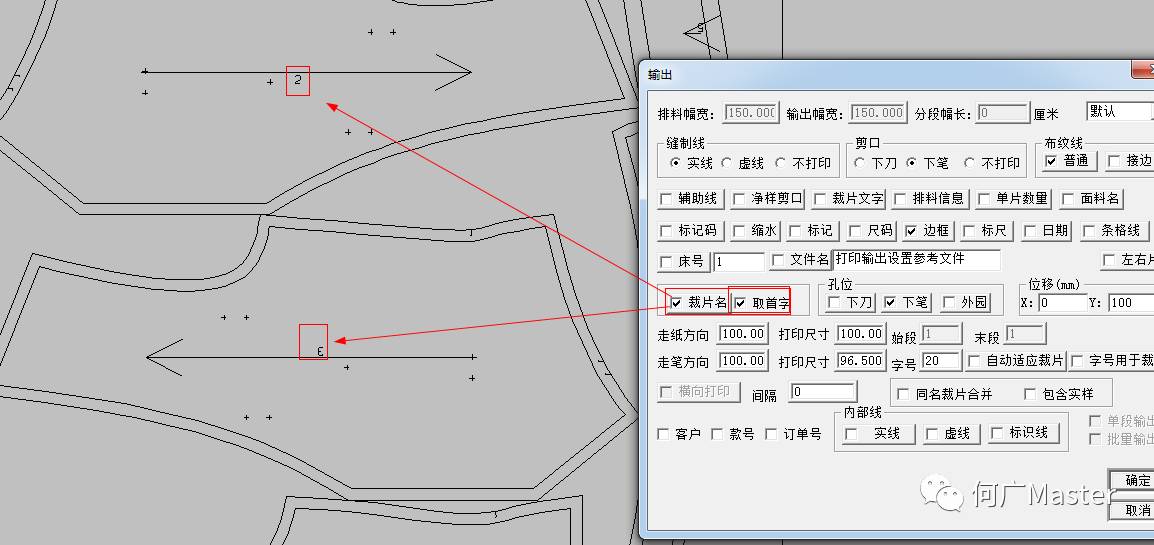

在英文版本里英文名称可能很长，勾上取首字，则取裁片名称第一个字来显示 。用来分辨裁片。中文的裁片名，则用阿拉伯数字来区别。

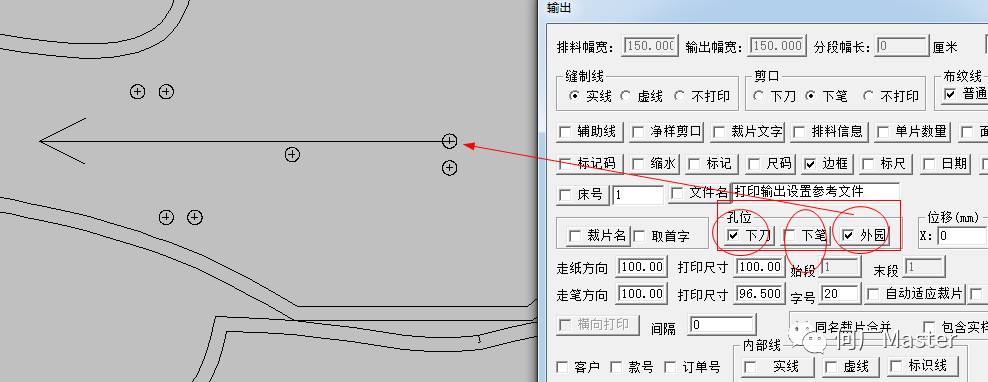

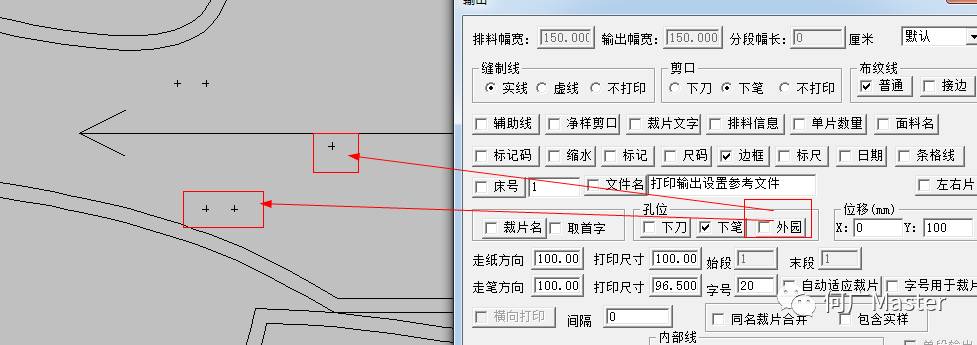

27. 孔位

同剪口一样，笔试机或喷墨机选【下笔】；平板切割选【下刀】。勾上【外园】则画一个圆形。不勾，则出现一个+号来表示。

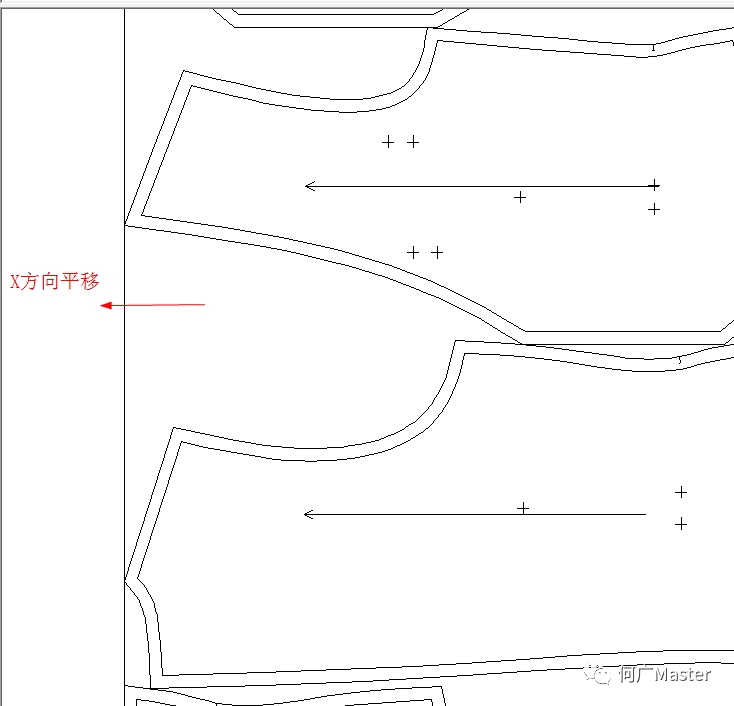

28. 位移

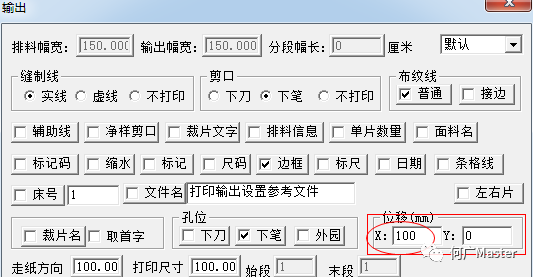

用于设置打印起始点的位移量。

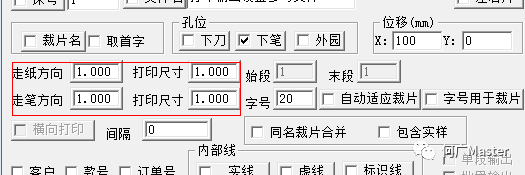

29. 打印校正

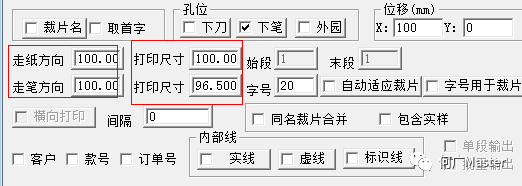

在这四个数据均为1时，画一个100*100的方框，输出打印出来。再打开输出对话框，在走纸方向/走笔方向输入测试原始值100，再在打印尺寸里相应输入打印完的测量值，则校正完成。有的是打印机校正，则这里不用去调整，默认就可以。

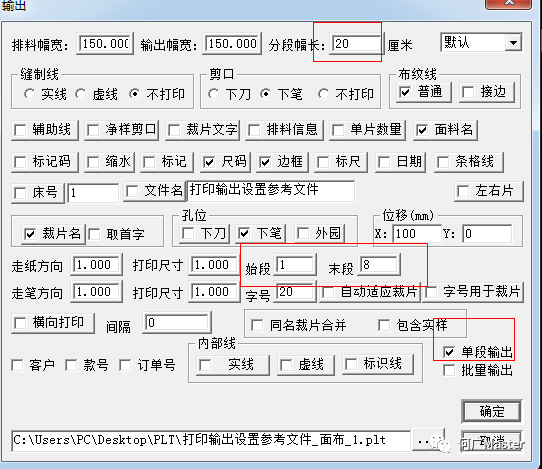

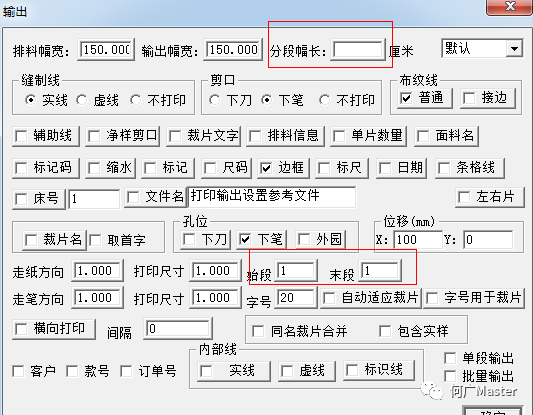

30. 始段和末段

面料设置了偏移量或输出时设置分段幅长数据，则自动算出段位数。就可以根据需要选择输出打印的段。

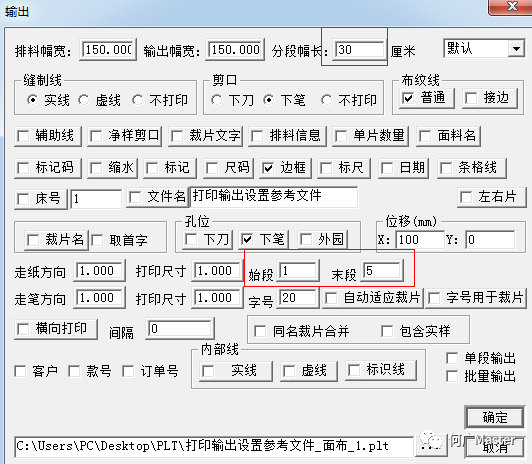

如下面分段幅长为30，系统根据排料长度分为5段。

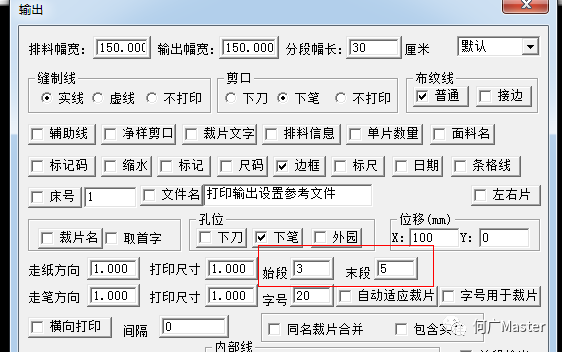

如下面始段设置为3，末段设置为5.则可以从第3段输出打印到第5段。

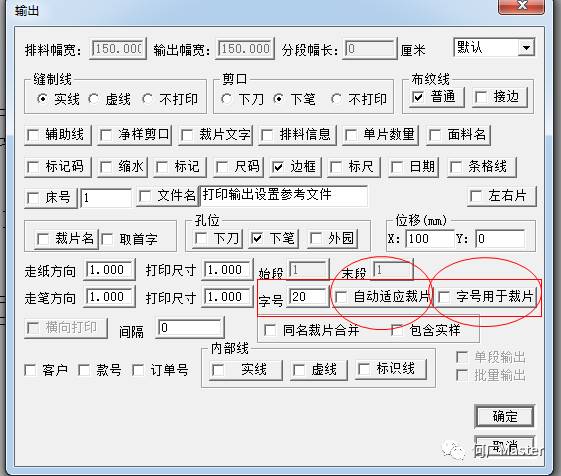

31. 字号

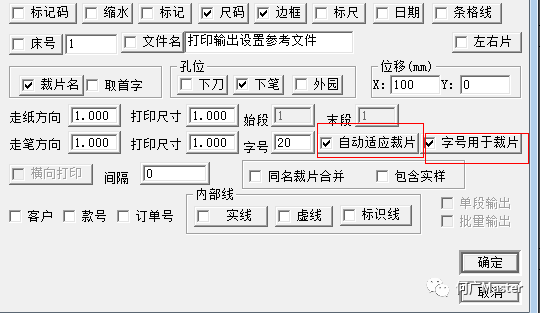

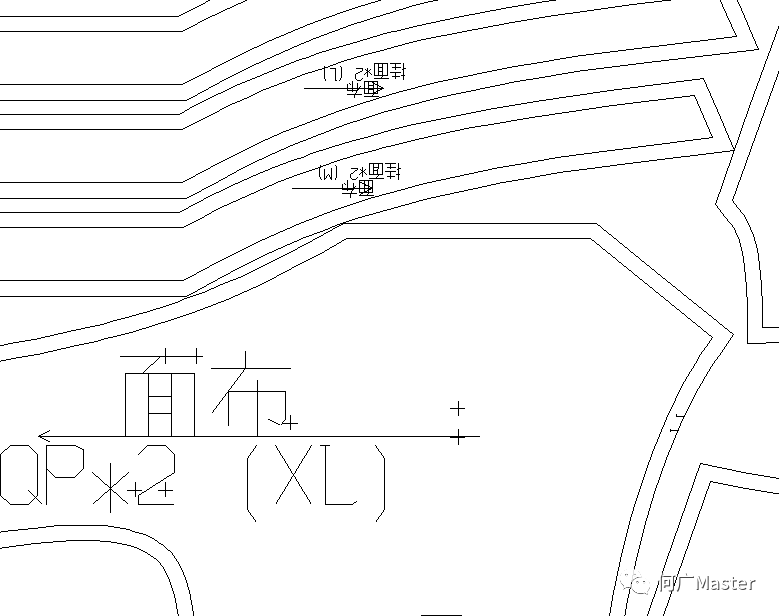

用于设置输出的文字字号大小，生成裁片时也有字号设置，打印字号可以这里再次设置。

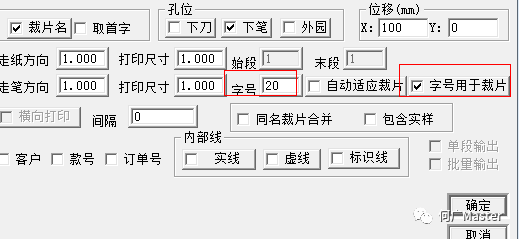

勾选【字号用于裁片】则字号会根据设置来改变大小，否则这里只改字号，没有任何变化。不勾选【自动适应裁片】则字号全部一样大。







勾上【自动适应裁片】则会自动根据裁片的大小来设置每个裁片的字号大小。用于防止裁片过小，字号过大超过裁片范围。

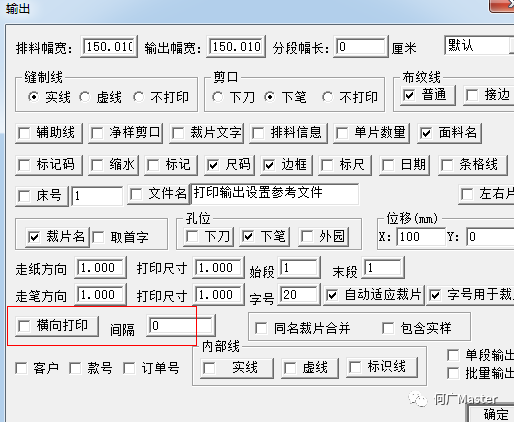

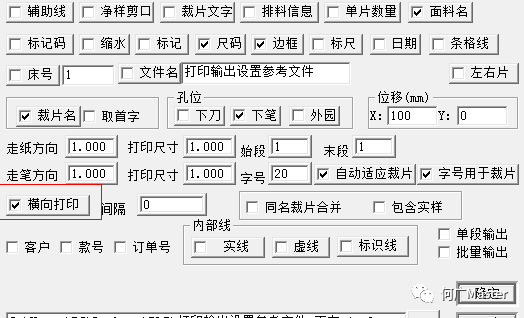

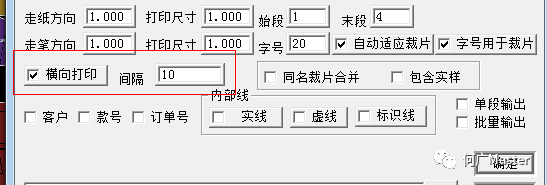

32. 横向打印

整个排料打印方向与原来的反过来。

原来不勾【横向打印】时打印结果：

勾上横向打印，不设置间隔时，输出结果：

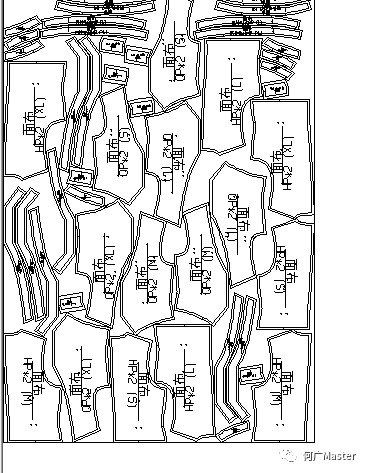

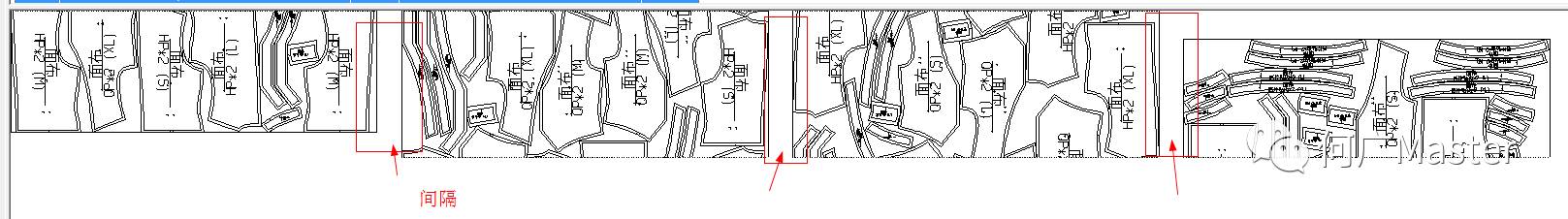

系统有设置分段幅长时，勾上横向打印和间隔，则按分段有间隔打印出来。横向打印可以用于面料幅宽较窄，而打印纸张较宽时，用来节约纸张。

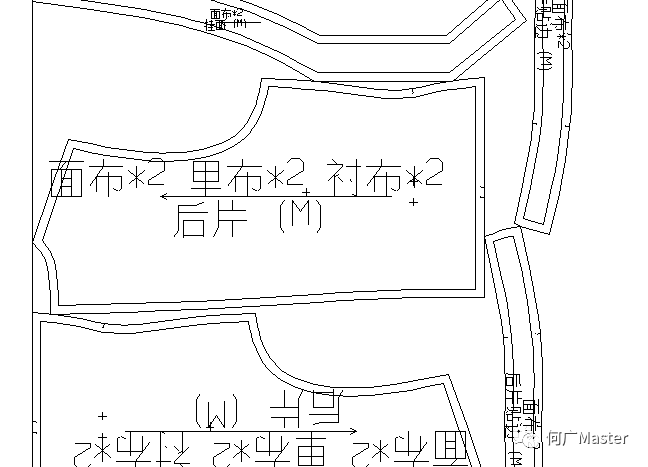

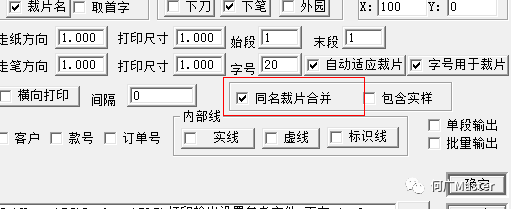

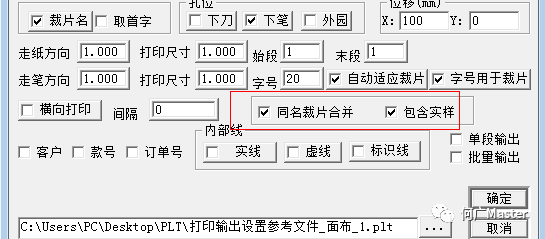

33. 同名裁片合并与包含实样

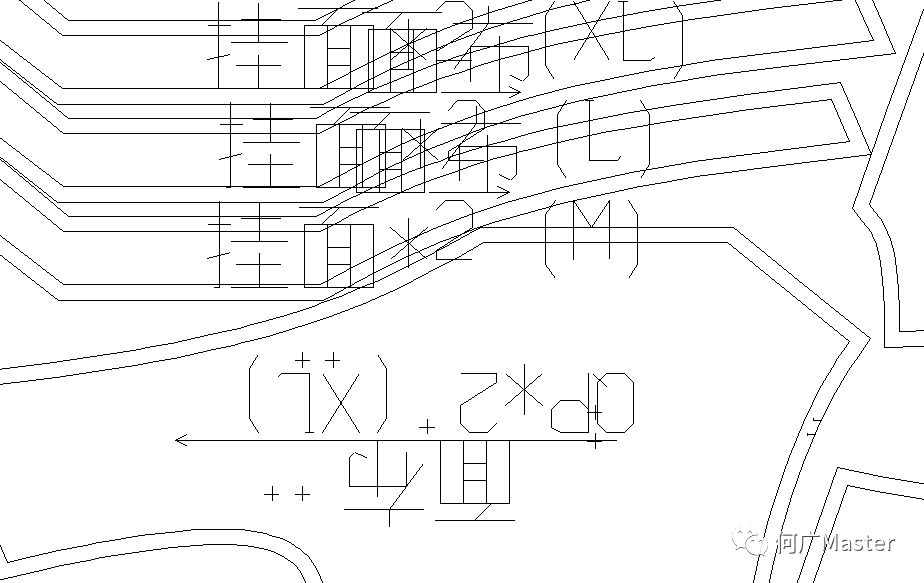

多种面料在同一裁片上显示。用于做头样节约纸张用，如面料和朴裁片一样就可以用同一裁片打印出来。

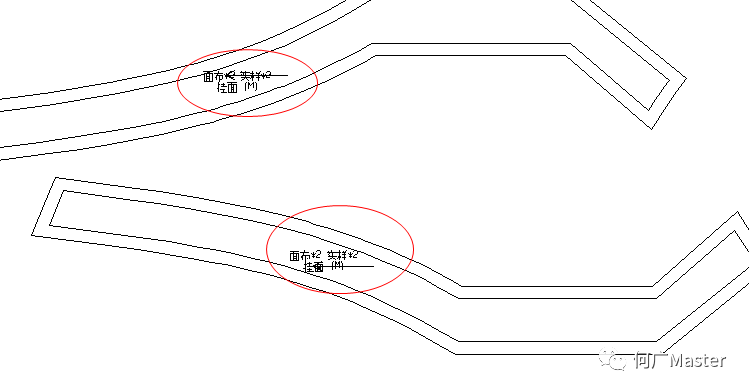

勾上【包含实样】则实样也会和裁片输出在同一张裁片上面。

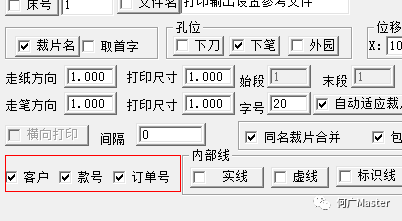

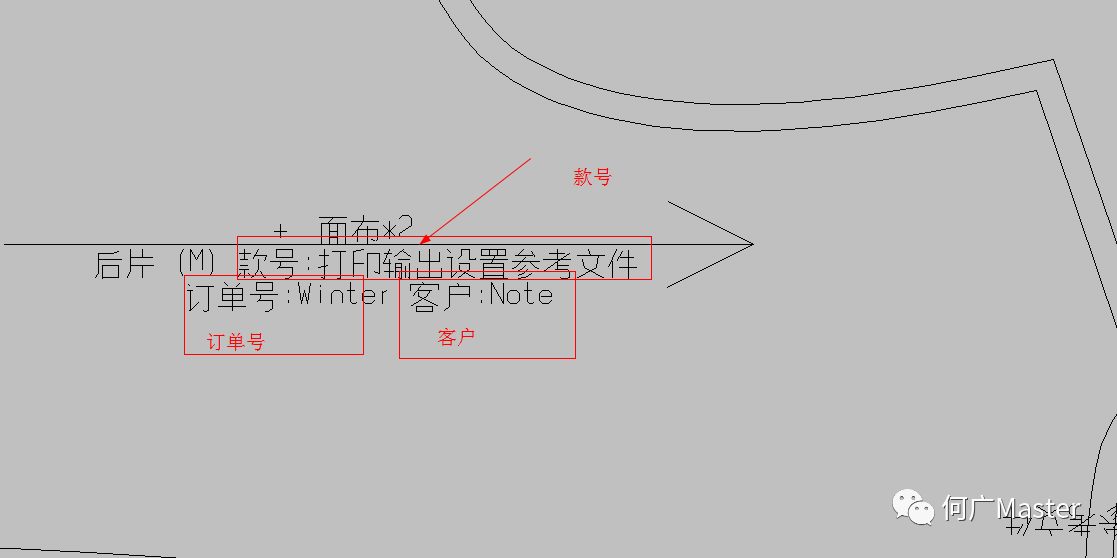

34. 【客户】【款号】【订单号】

用于显示客户名称和款号名称，订单号名称。

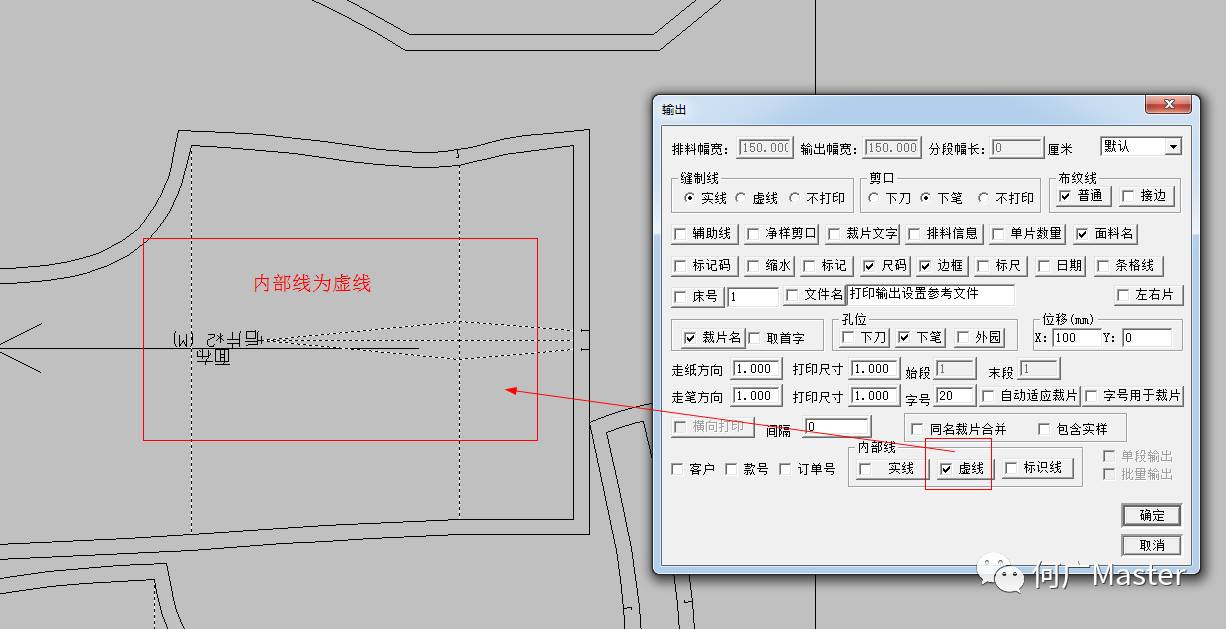

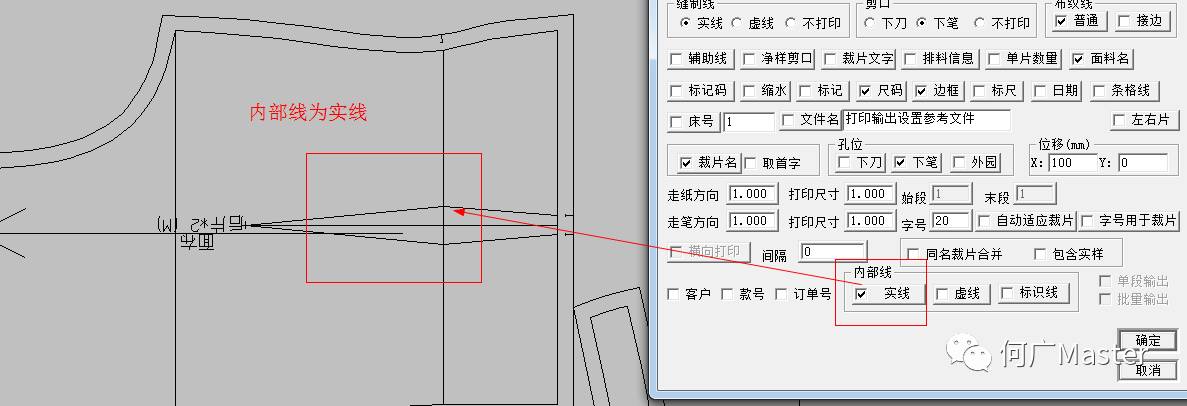

35. 内部线

有【实线】 【虚线】 【标识线】三种输出方式。

【实线】：

【虚线】




【标识线】

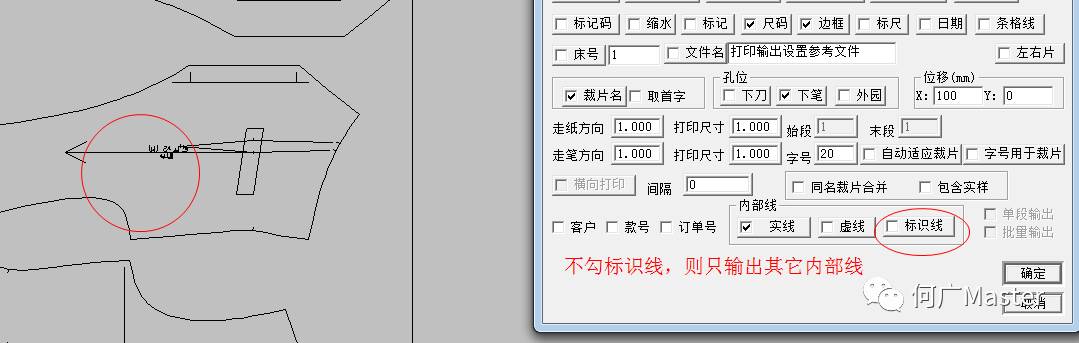

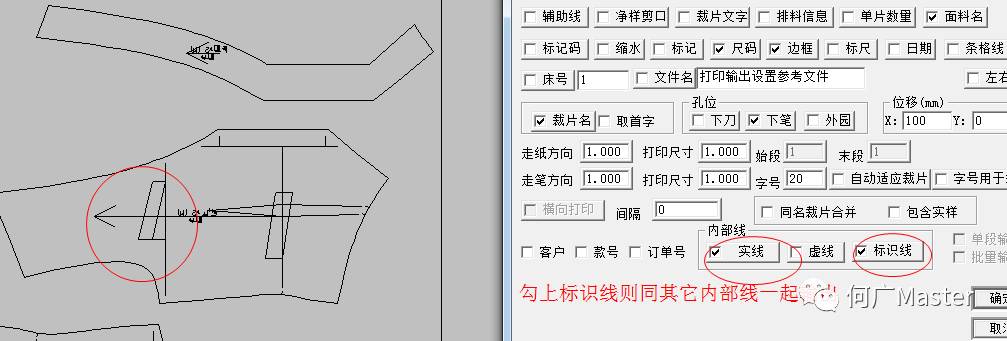

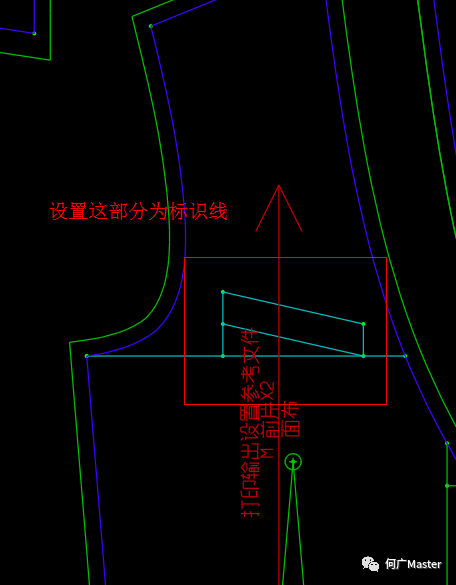

标识线：裁片模式，按ALT再左键点内部线。则设置该内部线为标识线。输出内部线时不勾标识线，则该线不输出。用于选择性输出内部线。

36. 单段输出

设置了分段幅长后，排料图自动分成多段，【单段输出】则每一段输出成一个文件。

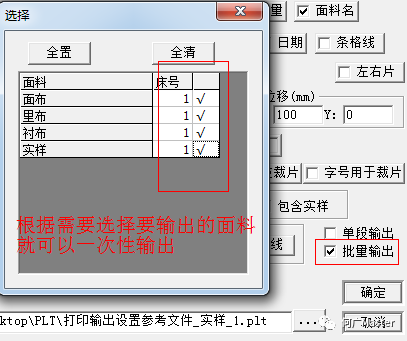

37. 批量输出

勾选【批量输出】，就可以一次性选择排好料要输出的面料。确定后就会自动按面料输出各自的排料图。

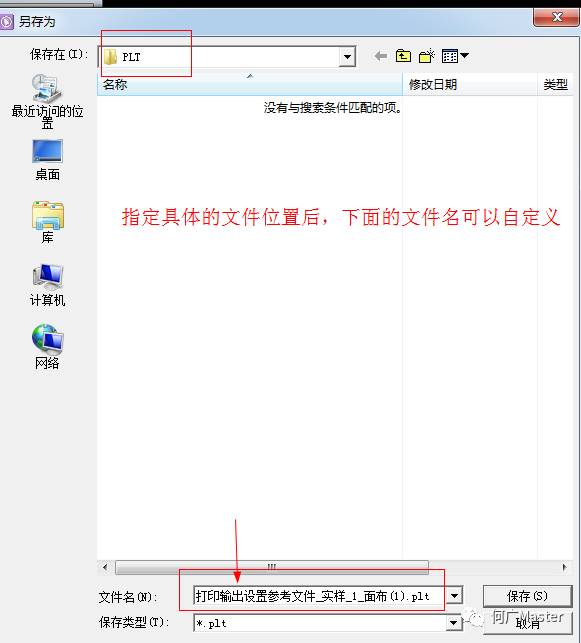

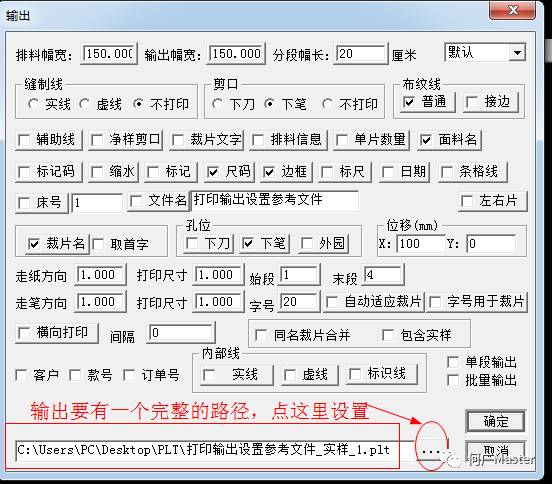

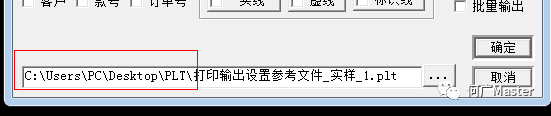

38. 输出路径

排料生成的PLT文件保存的位置。

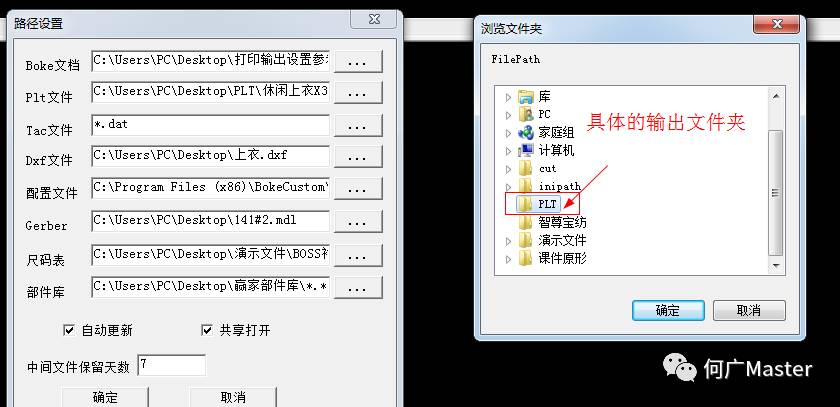

三步搞定默认自动输出文件夹设置方法：

1.在电脑里新建一个文件夹，命名为【PLT】等，在打印机的输出中心里把默认读取文件夹设置成这个【PLT】文件夹。

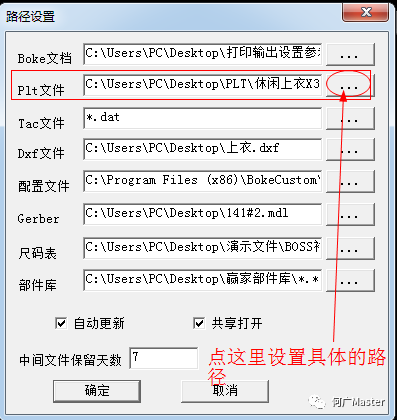

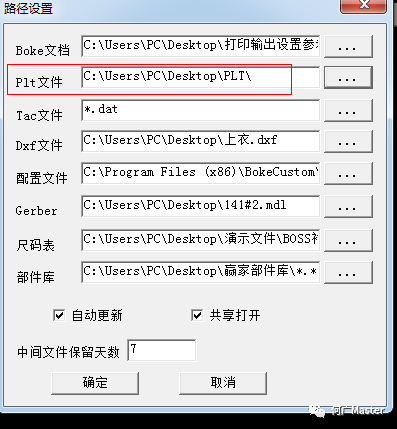

2.在博克软件设置里点开路径设置：

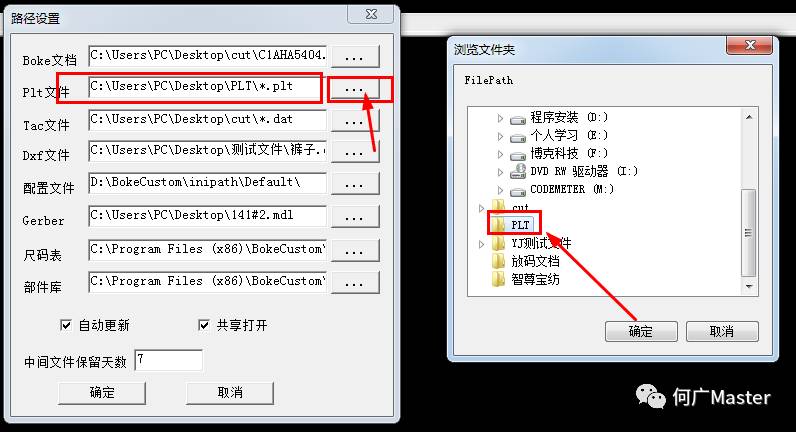

3.在【路径设置】里，【PLT文件】这栏，后面点设置按钮，再指定对应的文件夹就可以了。
