如下图所示。

带孤岛填充

多个区域组成的填充

但昨天有一位网友问了这样的问题，为什么填充看起来很正常，却查询不到面积呢？
这样的问题我以前遇到过，但当时只是觉得填充边界可能有问题，并没有认真研究。这次网友将图纸发过来了，就花时间研究了一下，还真发现了一些线索，至少确认了一种情况可能导致填充没有面积属性，大家以后遇到类似的问题可以看看是不是也是如此。

网友发过来图纸有两个看上去相同形状的填充，一个可以查询到面积，一个却没有面积，如下图所示。




两个填充看上去完全一样，但到底有什么不同呢？！可以看到下图中填充区域内多了三条短线，估计跟这几条短线有关。
下面我们用一种方法来看看两个填充到底有什么区别，选中两个填充，将填充移动到边界线外，然后在右键菜单中选择生成边界，如下图所示。


两个填充的边界确实因为那几条小短线而有所不同，如下图所示。


因为填充内部的封闭区域间有一条贯穿的线，就是这种情况导致CAD无法计算出填充的面积来。
我们可以用一个更简单的样例来证实一下，画两个同心圆，在两个圆中间填充，这样是可以查询到面积的，如下图所示。


将填充删掉，画一条直线横穿两个圆，直线可以穿过圆心，也可以不穿过圆心，然后再拾取点填充一次，这次就查不到面积了，如下图所示。

最后总结一下，填充区域是由一系列封闭区域组成，当封闭区域相互嵌套，也就是存在孤岛时，当有线贯穿某个封闭区域，如果线只是贯穿填充中间的空白区域，不影响面积的查询；如果线在填充范围内，就会导致没有面积属性。网友发过来的图和上面简单的例图都符合这种情况。
如果我们遇到填充查询不到面积的情况时，可以先检查一下是否有上面分析的状况存在。如果确实存在上述情况，想通过编辑填充，比如删除边界线来解决问题好像行不通，只能删除有问题的填充后重新进行填充。在重新填充前可以先处理一下这些影响面积计算的线，将线直接删除后填充肯定可以，但如果这些直线是有用的，我们可以用下面方法处理：

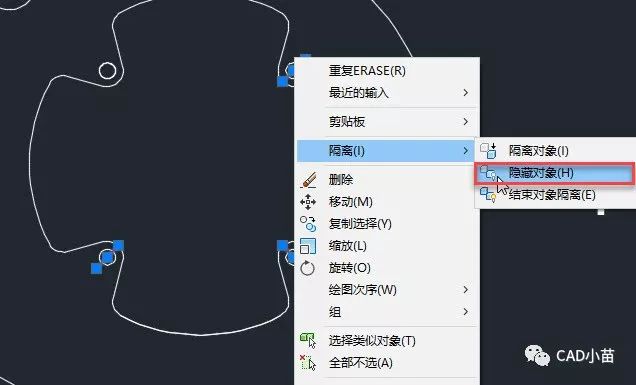

一、选中那些影响填充边界的直线，将这些直线临时隐藏，如下图所示。


隐藏后再填充就跟网友发过来的图2一样了，填充完后可以取消隔离将这些线重新显示出来。
二、在填充前先创建边界集，在边界集中将这些直线排除，如下图所示。



因为直线不在边界集中，再拾取区域，虽然直线仍显示，也不会参与填充区域的计算。

为什么这样的线会影响填充面积计算，CAD内在这种状态下到底怎么算的，这个我也不清楚。试了一下其他CAD，这种情况都无法正常计算，比如在浩辰CAD中可以计算出这种填充的面积，但面积值与实际值差别很大，明显也不正确。我们也不必去深究CAD为什么会出现这种问题了。

我们知道这种情况可能会导致填充无法查询面积，以后要避免创建出类似的填充，就算遇到也知道怎么处理就好了！

上面只是根据网友提供的例图分析出的一种原因，还无法确认是否还有其他情况导致无法计算出面积，如果大家遇到同类问题但又不是上述情况时，可以把图发过来，一起分析一下原因。
