数字递增阵列是让特征在阵列的过程中让草图中的文本（数字）发生变化的过程。在设计中常见的有三种形式，线性阵列、圆周阵列和在圆柱面上的阵列，分别对应的典型实例为：直尺刻度数字，钟表面上数字以及千分尺上的刻度数字.

接下来将使用数学方法和变量阵列（SOLIDOWORKS2015中添加的新功能）来完成数字递增线性阵列和数字递增圆周阵列，最后单独介绍圆周阵列完成圆柱面上的数字递增阵列的两种方法。

两种方法来说，变量阵列在自定义使用的时候将会更加灵活一些。

一、数字递增线性陈列

1三角函数

如图1，做好的直尺模型

首先，我们以直尺为例，在创建好的直尺模型上创建数字草图及拉伸特征

此处需要注意的是，我们输入的数字是通过链接到尺寸值完成（双引号+草图名称）。文字的位置控制由三角形控制。如图2示。

说明：三角形的边长不能为0，所以这个方法需要单独创建0这个位置

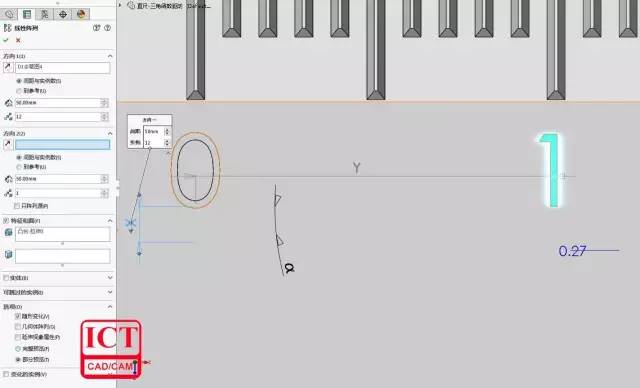

然后双击数字的拉伸特征显示该特征的草图，之后使用线性阵列的命令

具体如图3所示

①阵列方向选择控制文本变化的尺寸（目的：此操作可以控制尺寸值个根据设定的增量变化）

②在选项中勾选随形变化（目的：上述操作让尺寸发生变化，此操作控制阵列的特征随矩形轮廓发生变化）

③点击完整预览可观看最终效果，确认完成此阵列

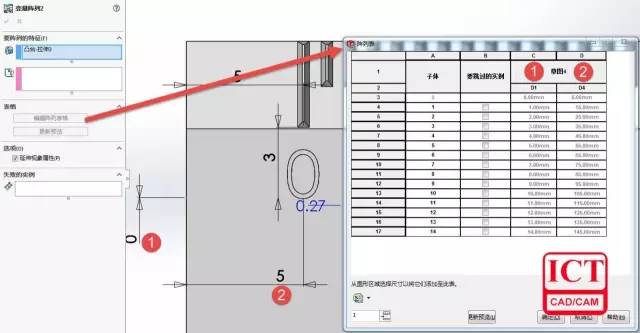

2变量阵列法

与数学方法一样，需要将文本链接到草图中的尺寸值，使用变量阵列时，将对草图的要求变得简单，只需要再添加一个可控制位置变化的尺寸即可，如图4示

① 尺寸0控制文本变化

② 位置尺寸控制位置

③ 完成草图并创建拉伸特征，然后使用变量阵列

④ 打开表格编辑器后在图形显示界面选择0和位置尺寸作为变量，并根据要求编辑阵列表格，完成后可更新预览观看效果。

二、圆周阵列

1数学方法

首先完成表面和刻度创建

然后，按照如图所示创建草图，这里需要介绍一个弧长与角度和半径的公式。

根据公式定义草图中半径、弧长，文本数值链接

（说明：为弧长和驱动文本值的线段长度进行数值链接

目的：当表盘上的数字增加1时角度增加30度，从而完成1-12的数字递增）

最后，仍然使用线性阵列，选择需要变化的值为阵列方向，再选择随形阵列使被阵列的特征按照圆盘（或者椭圆盘面）均布排列。

说明：当弧长为12时，角度为360°，solidworks对0°和360°傻傻分不清楚，所以用此法进行阵列时，如果阵列中12这个实例无法正常显示，那么变量值需要稍作调整用1.001来代替初始值1，效果完全一样。

2变量阵列法

同样的使用变量阵列时，只需要定义数值变化的驱动尺寸和控制位置的尺寸作为变量，通过控制变量来完成需要的数值递增和位置变化。

（说明：0°和360°无法准确识别，所以360度需要稍作调整，如减去0.001显示仍然是360°，但是可以成功完成阵列）

三、圆柱阵列

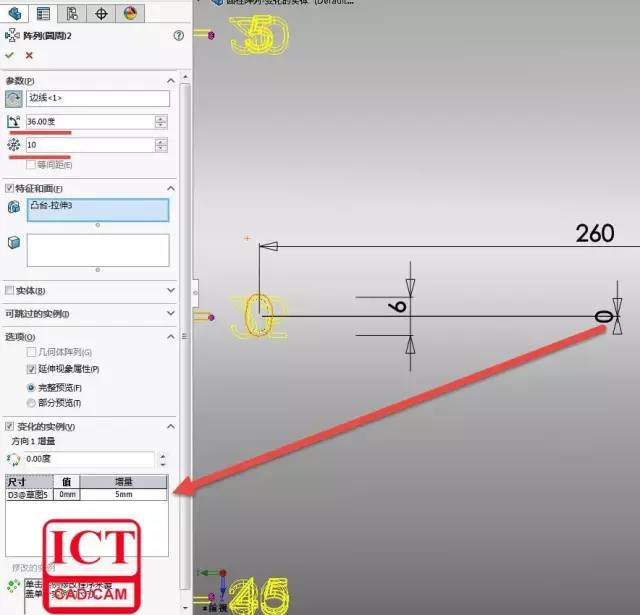

1圆周阵列+变化的实例

对于圆柱面的数字递增阵列，可以使用圆周阵列中变化的实例，利用一个尺寸来控制文本数值的变化。在阵列中定义其位置与实例数即可。

2变量阵列

圆柱面上的数字递增阵列与前述两种不同，空间位置的变化将需要使用“要驱动源的参考几何体命令”。如图

在使用这个命令之前，需要为数字特征创建一个草图基准平面，与圆周阵列-变量方法相同，定义基准面的位置。并完成基准面的创建。（如图所示）

之后在基准面上创建文本草图，完成数值链接。再使用变量阵列选择数字特征，在要驱动源的参考几何体中选择基准面的参考草图。如图所示

根据需求选择与文本链接的尺寸和控制草图基准面圆周变化的尺寸
