建模步骤

1.上视基准面，草绘直径20的圆。

2.前视基准面，草绘。

3.右视基准面，草绘。

4.新建基准面，参考两条中心线。

5.在上一步的基准面上草绘椭圆，圆椭圆的控制点与圆弧穿透。

6.新建基准面，参考上视基准面，距离30 。

7.在上一步的基准面上草绘圆，添加穿透。

8.边界曲面。方向1：两个圆和椭圆。方向2:图中4条紫色的草图（开环）。

9.前视基准面，草绘直线一条。距离原点30 。

10.分割线。

11.上视基准面，草绘图形如下。

草绘圆弧，给圆弧绘制半径，半径添垂直约束，圆弧的圆心与半径端点合并。

草绘另一条圆弧

分两次镜像两条圆弧，（把101和30的圆右键转为虚线）

12.分割线。

13.圆周阵列，阵列轴：底部圆的边线。阵列数：12个。

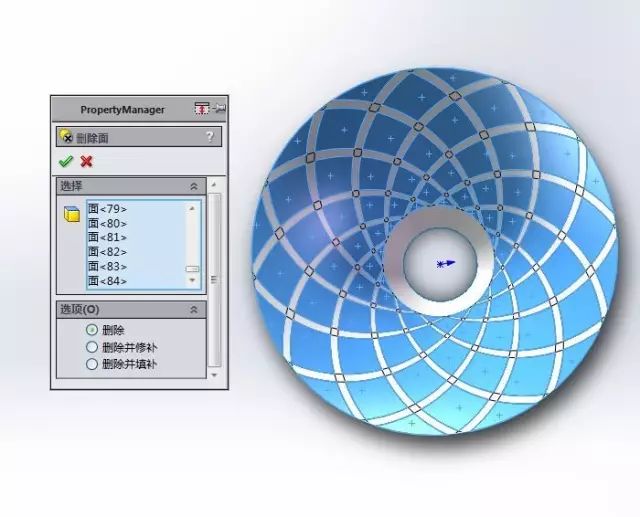

14.删除面，挨个点图中蓝色的面。

15.加厚，厚度1 。

16.完成。
