步骤一：

根据图纸绘制如下二维线框(标注小编就略去了）：

步骤二:

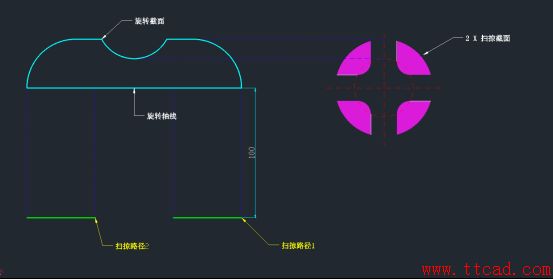

稍微处理一下绘制好的二维图形，再看看小编的注解，同时对右侧的线框进行REG(面域命令），并且合并（UNI).原点复制粉色的合并的面域。

步骤三：

按照步骤二的图解，进行sw(扫掠），REV(旋转实体）操作，得到下图

步骤四：

M（移动） 选择所有的红色实体，往上移动100.

步骤五:

SU(差集），先选择灰色实体，回车，全选粉色的实体，回车。

删除所有的线条，完工。
