01

新建一个CAD空白文档，在【三维建模】工作空间中，在【视图】面板中，在【三维导航】下拉列表中，选择【西南等轴测】视图，如图所示。

02

在【功能区】中，选择【常用】选项卡，在【建模】面板中，单击【长方体】按钮，如图所示。

03

以原点（0，0，0）为起点，在命令行输入L，激活【长度】选项，输入长方体的长、宽、高分别为480，200，80，绘制图形，如图所示。

04

再次调用【长方体】命令，以（0，40，40）为起点，绘制一个长、宽、高分别为480、120和40的长方体，如图所示。

05

在【实体编辑】面板中，单击【差集】按钮，调用差集命令，如图所示。

06

使用第一个长方体减去第二个长方体，如图所示。

07

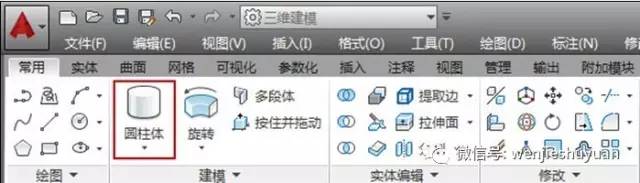

在【建模】面板中，单击【圆柱体】按钮，调用圆柱体命令，如图所示。

08

绘制一个圆柱体，作为走廊的支柱，如图所示。

09

在【修改】面板中，单击【矩形阵列】按钮，调用矩形阵列命令，如图所示。

10

将绘制的圆柱体进行阵列，阵列数为5，如图所示。

11

在【修改】面板中，单击【镜像】按钮，调用镜像命令，如图所示。

12

对阵列出的圆柱体进行镜像，复制出另一侧的走廊支柱，如图所示。

13

在【视图】面板中，在【三维导航】下拉列表中，选择【左视】视图，如图所示。

14

在【绘图】面板中，单击【多段线】按钮，调用多段线命令，如图所示。

15

运用多段线绘制走廊顶部，然后返回【西南等轴测】视图，如图所示。

16

在【建模】面板中，单击【拉伸】按钮，调用拉伸命令，如图所示。

17

将绘制的多段线拉伸到一定长度，拉伸出走廊顶部的效果，如图所示。

18

在【实体编辑】面板中，单击【着色面】按钮，调用着色面命令，如图所示。

19

为绘制的走廊进行着色，这样即可完成绘制走廊的操作，如图所示。
