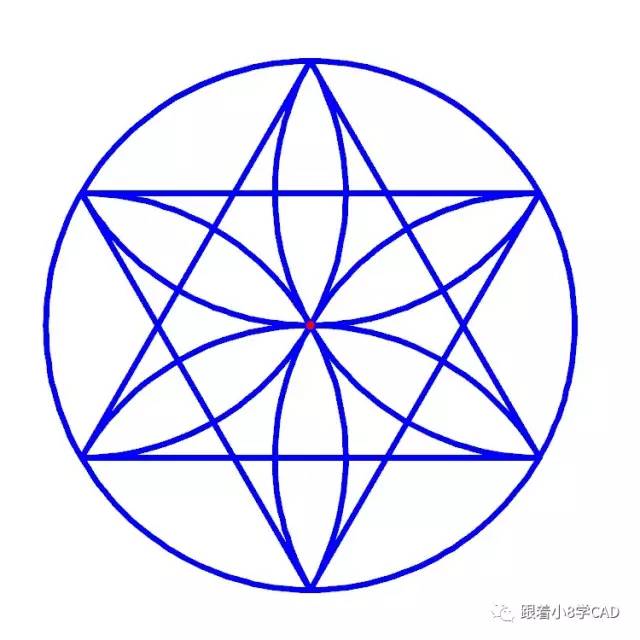

练习04

详细解答图文教程

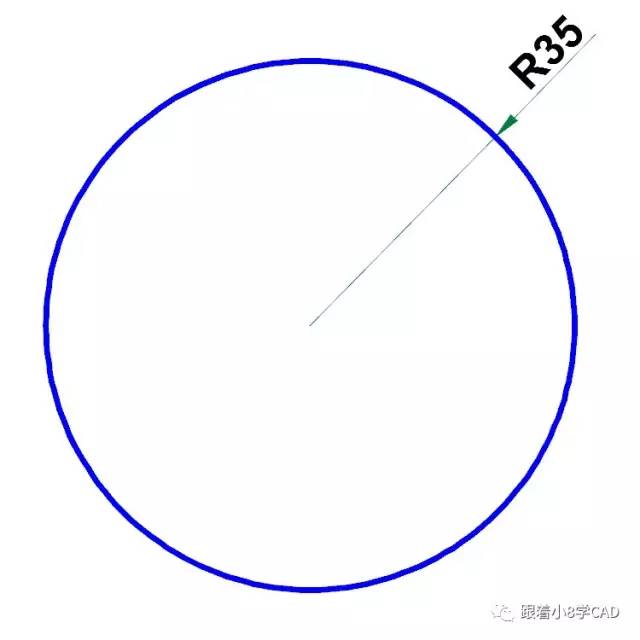

Step1、画圆命令（C），绘制半径R=35的圆。

Step2、多边形命令（POL），绘制内接于圆（I）的正三边形。

Step3、圆心为参考，捕捉上侧象限点绘制正三边形。

Step4、圆弧（A）依次捕捉图示（上端点-圆心-左端点）三点绘制圆弧。

Step5、阵列（AR）命令，以圆心为中心点，环形阵列3份圆弧。

Step6、镜像（MI）命令，过圆心为水平方向参考，镜像出另一侧对象。

Step7、TR空格再空格，点击不要的线段直接进行修剪。

Step8、DAL标注尺寸后，ED编辑标注文字，输入内容“%%C70”进行标注后，完成图纸绘制。
