1、视口显示打开和关闭
打开就是让使选定布局视口处于激活状态，会显示模型空间的图形。CAD可激活的视口的数量是有限制的，是由变量MAXACTVP控制的。这个变量以前介绍过MAXACTVP 系统变量控制可一次激活的视口的最大数目。可以创建任意数量的布局视口，但一次最多可激活 64 个布局视口。
之前文章中只介绍了视口超过最大激活数量后会不显示，其实视口的显示还可以直接关闭，之前的文章里并没有提到。

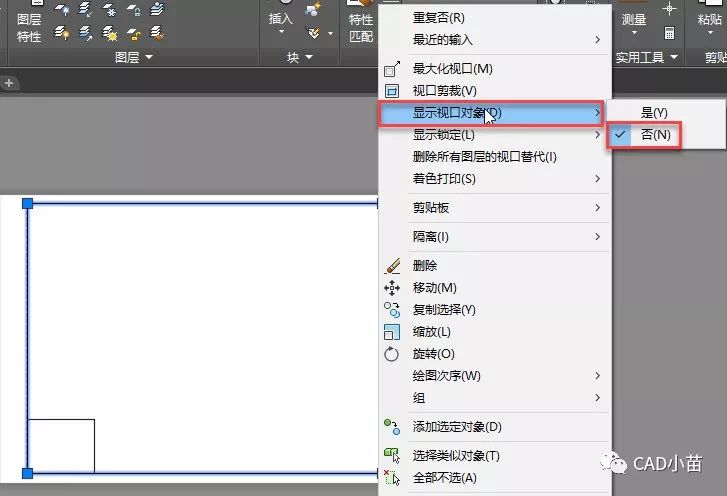

视口显示的打开和关闭不用执行MV命令了，选中视口后，可以直接在右键菜单中设置，如下图所示。



2、显示锁定

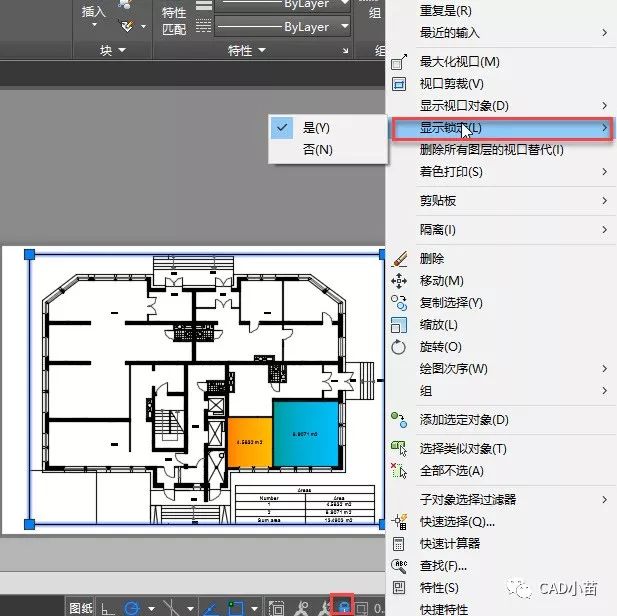

双击进入视口，也就是进入模型空间后缩放图形，随着显示图形范围的变化，视口的比例也会被修改，因此当我们已经设置好视口的比例和视图后，不希望在缩放或平移时改变视口的比例和视图，就需要将视口的显示锁定。MVIEW命令有锁定L参数，不过锁定视口通常不需要执行MV命令，在视口的右键菜单里可以设置，在AUTOCAD和浩辰CAD高版本的状态栏中提供了锁定视口的按钮，选定视口后可以可以直接单击状态栏的锁定视口按钮，如下图所示。



3、着色打印

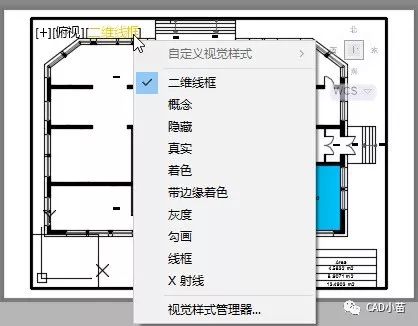

MVIEW命令有着色打印选项，可以设置视口内三维模型的着色方式。在右键菜单和视口顶部的菜单中都可以设置。



通常大家使用得比较多的就是隐藏和着色，如果打印三维图纸的时候如果需要着色打印的时候，可以自己试试，这里就不再详细介绍了。

4、图层设置

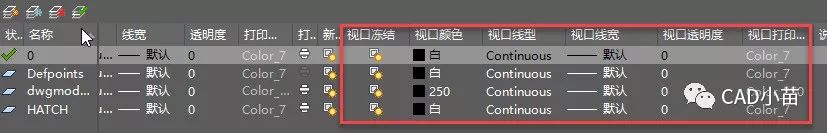

为了让视口显示不同类型的图形，或者同类图形在不同视口中显示成不同效果，CAD提供了针对视口的图层特性控制，比如可以设置在当前视口中冻结图层或在在当前视口图层使用不同的颜色、线型、线宽。进入视口后，打开图层管理器，后面会增加几列控件，如下图所示。


这些控件中用得比较多的是视口冻结，利用不同视口冻结不同图层，让不同视口或布局显示并打印不同内容，而视口颜色、线型、线宽、透明度、打印样式设置得并不多，大家有兴趣的话可以创建视口，在不同视口将同一图层设置成不同属性试试。

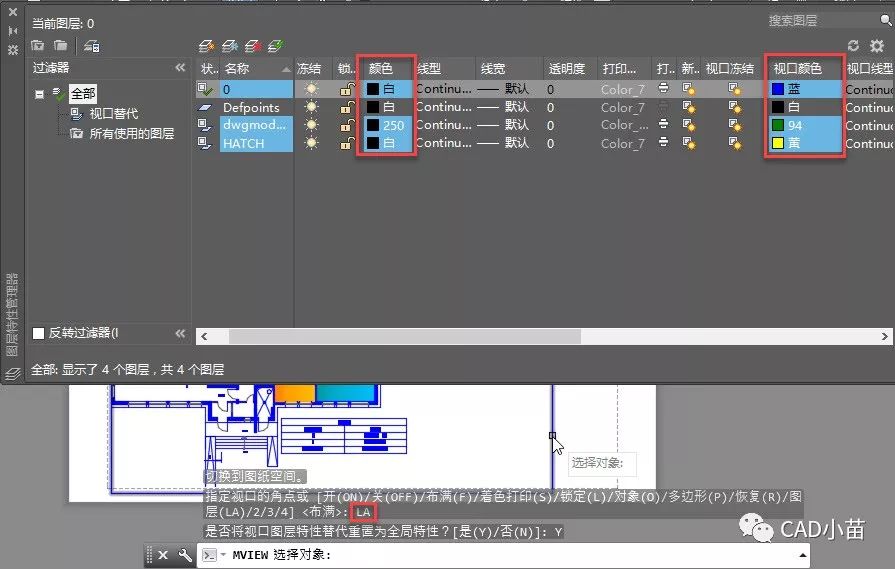

如果当前视口的图层特性经过调整，可以用MV的图层（LA）选项将视口中图层重新恢复成默认设置，也就是跟模型空间设置一致的状况。



视口内的图形的可以锁定显示、可以不显示、可以部分不显示，还可以设置成不同显示、着色、打印效果，但这些显示控制中较常用的是显示锁定和视口的图层冻结。
