2.1.1 CAD模型的导入

在CAD内绘制图5-1中的模型（注意为线段），形成面域。

点击CAD右侧菜单中的

后，提示选择对象，则框选所有的线条，确定后即生成面域模型；

在CAD中：文件File>输出…，在弹出的对话框中，输入文件名并选择文件类型Sat。

图5-2 从CAD生成输入ANSYS的文件

即可获得可以输入ANSYS的CAD模型。

运行ANSYS，创建GravityDam文件夹及文件GravityDam，进入工作界面。

运行File>Import>Sat，在弹出的对话框中选择前面生成的Sat’文件，点击OK，即获得输入的模型（图5-4）。

图5-3 CAD模型的选择输入

输入后的平面面模型如图5-4。

图5-4 初步输入的CAD平面模型

由于ANSYS内部原因，此时面不能显示为实体，可以通过下面的方式进行更改。

l 运行File>Export…；

l 弹出的对话框中选择Brows…

l 弹出的对话框中输入后缀名为IGES的文件（这里输入GravityDam.IGES），单击保存；

l 退出ANSYS

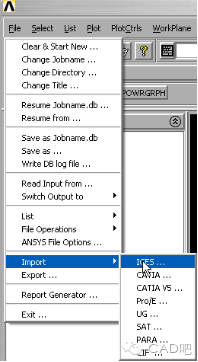

l 重新启动ANSYS后，运行File>Import>IGES…；

l 选择前面生成的GravityDam.IGES文件，导入模型；
