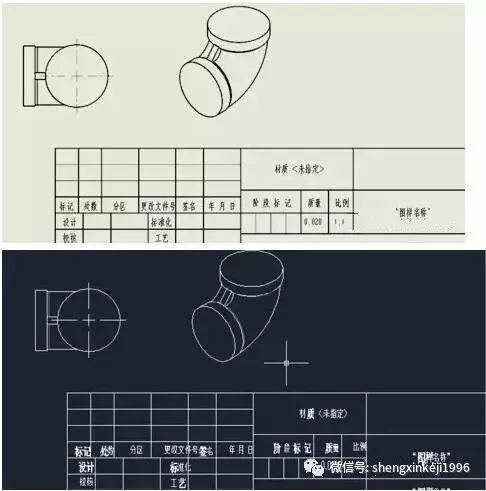

首先打开我们的工程图，然后如果直接点击另存为，选择DWG格式保存后用cad打开文字会变得乱七八糟，如下图所示SOLIDWORKS工程图保存为DWG格式后的显示状态，文字变得有大有小，粗细不等，高度不一等情况。这就需要我们先进行一些设置了。

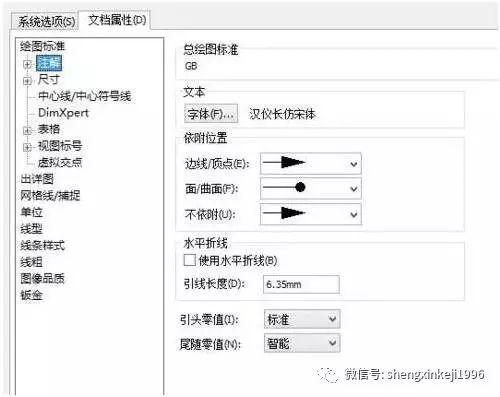

　　点击工具-选项，选择绘图标准下的“注解”，查看右侧显示的字体名称。这就是我们当前使用的字体汉仪长仿宋体，当然你可以根据自己的需要改成其他字体。但一定要记住字体名称。

　　“注解”下面“尺寸”、 “中心线”、“表格”等的字体也需一一确认并记下字体名称。

　　打开SOLIDWORKS软件安装目录下的data文件夹，路径：\SolidWorks Corp\SolidWorks\data，找到drawfontmap.txt文件双击打开。

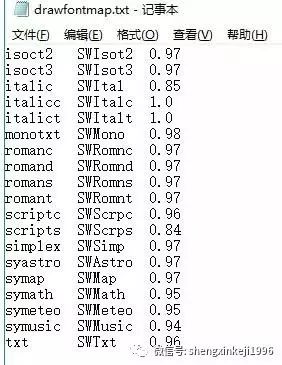

　　这是SOLIDWORKS与CAD的字体映射文件，共三列，每列之间空格隔开。左起第一列为CAD中字体的名称，第二列为对应的SOLIDWORKS中的名称，第三列为字体缩放比例。

　　我们要把自己使用的字体名称加进去，以便转换时cad能正常识别。

　　在最后一行下面加上一行，如图所示把汉仪长仿宋体加上，比例暂时设置为0.95，不合适后续可以调整。如果你还使用了其它字体需要照此格式一并加上。保存此文件。

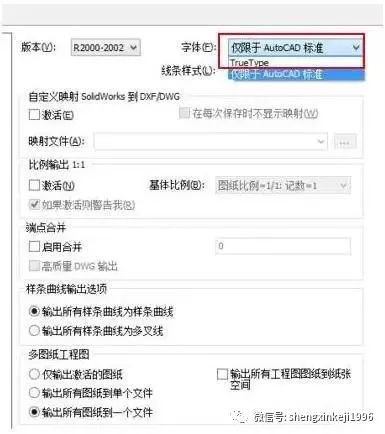

　　切换到工程图选择另存为，在下拉框中选择dwg格式，然后不要直接点击保存，先点击下方的“选项”按钮，在弹出的对话框中将字体“仅限于AutoCAD标准”改为TrueType，然后确定关闭对话框，点击保存，转换成CAD文件。

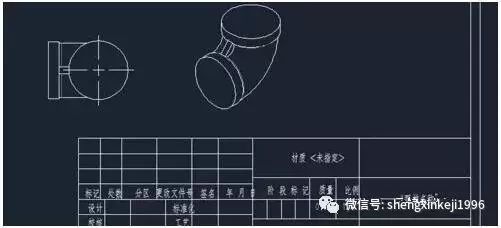

　　此时再打开转换完成的CAD文件，字体已经完全正常显示了，稍微调整一下位置就可以了，比例不合适的话可以修改drawfontmap.txt文件中缩放系数。

　　注意事项：因为汉仪长仿宋体并不是autocad自带的标准字体而是系统注册的truetype字体，所以另存的时候要在选项里设置为truetype，否则字体仍会错乱。
