通过CAD与EXECL数据交换

能很好的解决复杂函数CAD图形的绘制问题

Part A—CAD数据导出

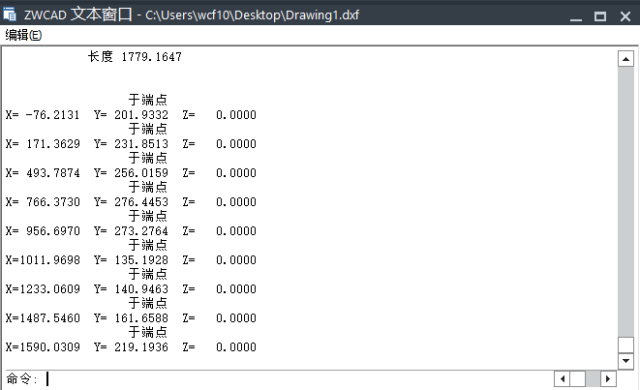

使用命令：LI——选中直接或者多段线——输出

得到关键点坐标值，但是此值格式不对

需要复制到EXCEL处理数据

Part B——EXCEL数据处理

此数据需要做三个方面处理

1：删除其中的文字

2：删除文字行

3：对剩下的数据分列及标准格式调整

下来每步分别处理

Part B——1：删除文字

选中数据区域—ctrl+H—选择文字

替换内容不填写，如下图

Part B——2：删除文字行

开始—筛选—只选择空格—右击删除行

Part B——3 数据分列及格式调整

数据—分列—按照提示，将字母与数据分开

完成上述三步之后的效果如下

此时删除字母列及无用列

对数据格式统一处理

确定即可，excel数据处理完成

PS：上述数据由中望CAD导出

如果是AutoCAD，直接使用分列

然后处理数据格式即可

Part C——Excel数据处理技巧

例如Excel得到两组数据值

我们需要把它作为CAD坐标值

用到的函数为：=C2&","&D2

注：其中&为连接符，意思是连接两个列数据

“，”双引号为字符串（文本，字母）的引用

此时可以输出线的坐标值，如下图

此时我们回到CAD，输入PL

然后复制CAD坐标值即可画出图形

但是此处没有节点编号

我们不清楚起始及终点值

我们需要增加一列

来单独输出及标注节点编号

完整函数

=IF(OR(C2=FALSE,B2=FALSE),"","_donut 1.98 2 "&ROUND(B2,3)&","&ROUND(C2,3)&" "&" -text j ML "&ROUND((B2+3),3)&","&ROUND(C2-0.1,3)&" 2.0 0 "&A2)

大致解释下上述函数

OR(logical1，logical2，…）

只要满足一个条件即返回ture，此处用来判断xy坐标是否为0

ROUND(A1，a)

如果a=0,则取距离A1最近的整数，四舍五入，如果a=2，则对A1的数值取小数点后两位

_donut 1.98 2

CAD命令，画一个内径为1.98，外径为2的圆环

-text j ML "&ROUND((B2+3),3)&","&ROUND(C2-0.1,3)&" 2.0 0

CAD命令，插入文字，文字左中对齐，文字的左中点为：点的x坐标+3，Y坐标-0.1，保留三位小数，文字高度为2.0，旋转角度为0.
