1.命令: _scale

　　选择对象: 指定对角点: 找到 1 个

　　指定基点:

　　指定比例因子或 [复制(C)/参照(R)] <14.6148>: .002

　　2.按图片设置

　　cad图形比例设置成1:100的方法二

　　1.把图纸全部选中，包括图框。然后执行SC缩放命令——指定缩放基点(任意点都可以)——输入缩放比例因子，这里输入0.5。这时你的图纸就由1：:200改成了1:100.

　　2.由于你把图纸缩小了一倍，标注肯定也会变化，这时你把标注样式里面的测量单位比例因子改为2就行了。执行“格式”——标注样式——主单位——测量单位比例——修改为2——最后确定。

　　cad图形比例设置成1:100的方法三

　　1、点击打开桌面CAD快捷方式，软件打开以后，点击上面菜单栏里面的格式按钮。

　　2、点击格式按钮出现下拉菜单，移动鼠标在格式菜单的下拉菜单下面找到标注样式菜单，然后用鼠标点击打开标注样式菜单。

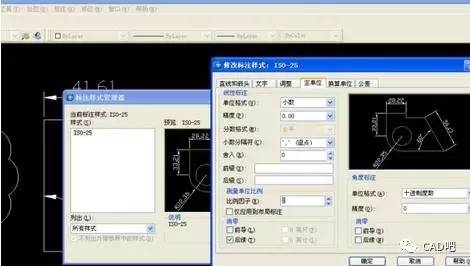

　　3、点击标注样式菜单以后，标注样式管理器出现，在窗口的左边点击选择要修改的标注样式，然后点击右边的修改按钮进行修改。

　　4、点击修改按钮以后，进入修改标注样式窗口，点击选择窗口上面的主单位按钮。

　　5、点击主单位按钮以后，进入主单位的修改窗口，在下面找到比例因子栏，在栏里面移动上下箭头来选择要设置的比例因子值这里测量单位中的比例因子改为100，设置好以后点击下面的确定按钮设定完成。
