在平时绘图的时候，图片导进CAD后大小都不能默认按自己想要的大小，还要经过后期对齐缩放，才能达到目标效果。

第一步：打开需要绘制的CAD 图纸，插入光栅图像



导入光栅图像后，如果是白色图片会非常刺眼，并且画的线条在上面显示不好



这时我们只要双击图片把图片调暗一些



第二步 开始缩放操作

在需要被缩放的图片上画一条和CAD上同样长度，同一相对位置的线（这条线要尽量长，越长精确度越高）





下面输入 AL 命令 然后选择要被缩放的图片和刚才画的那条线
然后点一下右键会提示选择第一个原点（因为在图片上画了一个位置相对相同的线，所以这里变成了把刚才画的那条线缩放对齐到CAD的那条线上去，同时选择图片和线进行对齐，相应的图片也就被缩放对齐了）

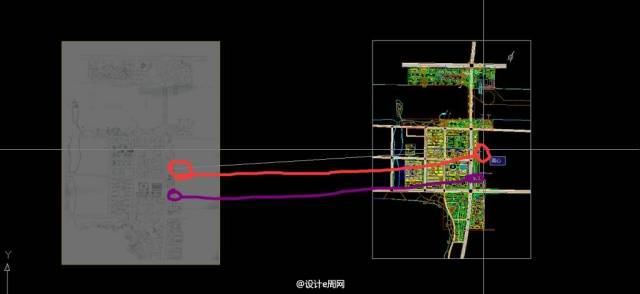

提示选择第一个原点后把十字标放到自己再图片上画的那条线的一个端头，接下来选择目标点（这个目标点是CAD稿上与图片上面这根线相对位置一样的点）

接下来同理选择第二个目标点
然后点一下回车确认

这时会有提示是否基于对齐点缩放对象，选择是图片就对齐过来了



第三步 变动上下位置+重生成

这时大家发现图片 把CAD盖住了，不用担心

这时候选中图片，点击鼠标右键，然后再列表上选择绘图次序——再点击后置，图片就移到CAD图的下面了

然后还没完 ，有些人可能要输入 re（重新生成），才可以显示更改完后的效果
