打开他发过来的100多MB的图纸后，发现图形并不多，也清理过了，感觉确实不应该有100多MB。打开时注意到命令行提示是2000版的DWG文件，我知道存成高版本文件会小一些，于是尝试保存成2007版格式，奇迹发生了！文件果然变小了，变成了6MB多。于是我认为找到了原因并且回复了他。

不过我当时很好奇，为什么保存成低版本文件会差那么多？一般情况下，2000版DWG会比2007版大一到两倍，但大十几倍很少见，到底是什么数据导致出现这种问题呢？今天正好有点空，于是研究了一下。

我将图中的图形依次分类删除后保存，想找出到底什么图形导致图形变得巨大，但等我把图形全部都删光了，又清理过了，保存的2000版文件仍有100MB左右，2007版文件仍有5MB多，也就是说真正的图形数据也就1MB多。也就是说图中确实存在着看不到的巨大数据，这些数据到底是什么呢？类似的情况我遇到过多次了，图形不多，但文件巨大，打开和操作速度都很慢，这些图的原因还不尽相同，我不妨将我知道的几种情况跟大家分享一下。

1、 冗余的DGN数据

图纸导入过MICROSTATION的DGN图形数据，至于如何操作的我也不清楚，但会在图中遗留一个巨大的DGN数据字典，这个用CAD现有命令是看不出来的。我在网上找到了一个可以看DWG文件内部数据表的工具，看到了这个对象，如下图所示。

左侧可以看到数据的名称叫ACAD_DGNLINESTYLECOMP，从字面看就是AUTOCAD中保存的DGN线型组件。从右侧可以看到里面的内容，从滚动条的滑块大小可以知道这些数据应该有几十甚至上百页，这就是那些在2007版下5MB多，但2000版下100多MB的数据。这张图中的数据还不算大，我曾经见过一张2010版DWG图中DGN数据有30多MB，而实际的图形只有几百K的图纸。

为什么2007版的DGN数据5MB多，而2000版却100MB，这个我也说不清楚，可能是DWG文件中对于DGN数据的描述方式有了很大变化，因为早期两家并没有交换数据格式，后期交换数据格式后，数据兼容更简单，描述简化了吧！
距网友说出现问题的原因是：从包含 DGN 线型的 DWG 复制和粘贴时会导致 DWG 文件增大，这些数据大部分为非必要数据。在将同一图形中的对象从一个文件复制/粘贴到另一个文件时，或者在将使用 DGN 线型的图形附着到其他文件作为外部参照时，出现的文件膨胀问题。 建筑总图绘制过程中很有可能会使用到MICROSTATION，而在互相参照复制的过程中，使得这些无用数据存在于DWG中并且不可见，这给清理和管理带来很大的困难。

遇到这种图纸比较好的解决办法就是将图形框选，CTRL+C，然后开一张新图，粘贴到新图中。但那位朋友提问时说复制到新图也不行，这张图中有专业软件创建的自定义对象，我也没有对应的软件或插件，这些对象被显示为代理对象，没有办法复制到剪贴版，我也无法印证。以前我遇到类似的图通过复制粘贴到新图是可以的。

如果大家能了解到产生数据的来源，从根本上杜绝这种数据的生成会是更有效的方法。

2、 海量的注释性比例

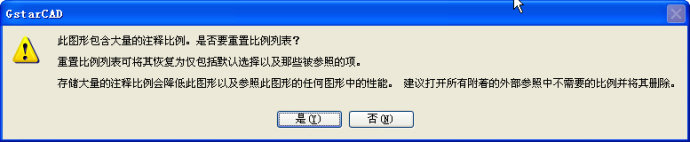

CAD增加注释性功能以后，感觉用注释性的人并不多，但见到那种因为海量注释性比例导致图纸异常大，打开和操作性能特慢的图纸已经多次了。正因为如此，在AutoCAD和浩辰CAD的高版本加上了一个注释性比例异常处理的功能，当注释性比例数量超过100个时，就会弹出如下图所示提示。

我见过一张20多MB的图纸，在重置比例列表后另存，文件变成了470K。20多MB全部都是注释性比例，可见有多少个比例。如果用低版本打开，想要显示这张图中的所有比例，32位CAD直接就内存不足退出了。

处理这种图纸在CAD高版本当然简单了，出现上述对话框的时候点“是”就可以了，不过20多MB的注释性比例CAD也要处理一会儿。这些多余的注释性比例，通常都是以外部参照比例出现的，如果用的是CAD低版本，可以通过状态栏的比例列表（取消勾选“隐藏外部参照的注释比例”）来检查一下图纸异常大是否是由注释性比例过多引起的，如下图所示。

如果常规操作，肯定不会产生如此多的注释性比例，肯定是工具软件或插件自动生成的，曾经听人说有类似的病毒，会在操作的过程中不断生成注释性比例。如果你用的是CAD低版本，又发现图中有大量多余的注释性比例，可以用命令进行重置，或者让用高版本的同事或朋友帮你处理一下。重置注释性比例列表的方法如下：

1、在菜单里选择：格式>比例缩放列表或输入salelistedit命令，回车。

2、在“编辑注释比例”对话框中点“重置”按钮即可，如下图所示。

3、 大量的图层过滤器

曾经见到这样的一张图纸，图纸保存成2000格式有5MB多，保存成2007版格式有2MB多，图并不算大，但跟实际的图形比起来，文件就已经非常大了，如下图所示。

在AUTOCAD 2011中打开这张图，查看图形没有任何异常，也没有可清理的多余数据，但点开图层管理器的时候会弹出如下提示。

选择“删除所有图层过滤器”，然后再存文件，文件变成了60KB。也就是说图中2MB多的数据全部都是图层过滤器。重新打开原图，在打开图层管理器时选择“保留所有图层过滤器”，等待了好长时间，图层管理器才弹出来，图层过滤器果然不是一般的多，如下图所示。

总共只有不到10个图层，但图层过滤器至少有几百种，这显然不是画图的人自己做出来的，很显然是某个弱智的工具软件和插件生成出来的。

上面是我遇到过的几种情况，当然还可能会有其他数据导致出现图纸异常大，如果大家遇到了类似图纸，但不是上面几种情况，可以一起研究一下。

遇到类似图纸异常大的图纸，怎么处理呢？我简单了总结了一下，希望对大家有帮助。大家第一个想到的肯定是：清理PU，清理确实可以解决一部分问题，比如图中保存了过多未使用的块定义，我见过一张图纸在清理后只有原来的十分之一，如果习惯良好的话不会有这种问题。然后，可以用核查AUDIT修复一下错误数据，检查图层过滤器列表、注释性比例列表这些CAD自身可修复的数据。最后一招：复制粘贴到新图中。复制粘贴的时候有时要注意，如果CTRL+A全选后复制粘贴不行，可以尝试从左往右框选图形后复制粘贴。

另外，2007版的图纸会比2000版的图纸小很多，存成更高版本的图纸不会小太多甚至可能变大。很多人将图纸保存2000版估计是为了保证兼容性，用不同版本CAD的人都可以打开。但我建议大家不要保存这么低的版本，不仅是文件大小的问题，还有兼容性的问题。CAD高版本不仅推出了不少低版本不支持的对象类型，而且AUTOCAD在2007年推出UNICODE版本，存成低版本图纸在CAD高版本打开时容易出现文字编码的问题，我就遇到过多张出现文字样式不识别或文字乱码的图纸，都是2000或2004版图纸。如果没有特殊需要，建议保存成2007版以上的DWG文件。

看似简单，但仔细研究后却发现并没有那么简单，产生这些数据的原因还是没有弄清楚，只是希望这篇文章能给大家一些帮助的启发，如果您发现了类似问题的原因和解决方法希望能分享给我。

补充：

发了这篇文章后，很快有网友给我发来了DGN数据的清理方法，文章中有工具下载和使用方法，不过只能支持AUTOCAD 的2012-2014版,给大家分享一下
