一、石材踏步剖面图详解
踏步，日常生活中随处可见，项目上也是必画的剖面。
先上照片
看这张图片，石材是浅啡网的，踏步常规尺寸是300mm*150mm。我们做深化的要记住，前边是有倒角、防滑槽的，这是施工图要表达的重点。在看看节点图。
看这剖面图的多好啊，表达的多到位，尺寸画的很清楚。大样也标的很细，在来张大的截图。
这个大样尺寸放的这么清楚，其实是给石材厂加工用的。有了这些数据，石材加工就够了。工艺么，就是湿帖。
以上讲的是踏步做法和尺寸。这个知识点可以用到所有踏步上。无论是各种石材，还是地砖，都会有防滑槽、倒角。目地是有人走路的时候更安全一些。倒角的尺寸、槽的尺寸可以各不同。没有明确的规定。自己记住两个尺寸就好。像这样的知识点，不理解也没什么关系，只要记住这么做就好。学以致用，今天你在这看了一节课程，明天做项目时画一遍、后天在现场看到实物，亲眼看见工人施工，这个知识点就在脑子里刻了板了。学习好像都是需要一个这样的过程。理论学习，自己亲手做一次，在看别人干一次，观点就这样被自己接受了。
二、石材柱子纵剖面讲解
这节课讲下纵剖，进一步看清结构做法，先看下图片，我先给下剖面号位置。
看这个剖切号给的位置，剖到地面，顺便看下，柱面石材与地面是如何交接的。再看看A剖面图，是怎么画的。
看这个剖面图，膨胀螺栓将角钢固定在柱子上，角钢打眼。干挂件连接角钢与石材，记住这个角钢与干挂件，都是镀锌的。看挂法。剖面图中所示，是在石材的外边，用石材胶粘的金属构件，并没有在石材中间开槽，这也是一种石材挂法。
看这张剖面图，所标注的信息，材料属性，ST-01，材料尺寸，重要信息写清了，其实文字也要标清晰，如：角钢、螺栓、干挂件等。但是我没标，因为一个字，“懒”。注意看重要信息。看地面石材与墙面石材交接处，接上就好，在向里就不用画石材了。地面给个正负0，这样图纸显的更好看些。画图时，石材厚度都按20画，角钢50，按实际尺寸。这个石材柱子，一个横向剖面，一个纵向剖面，就可以把这个柱子所有的装饰要求说清楚了，不需要别的详图了。
再来一个石材包柱，一面是木做装饰柜，内藏灯的做法。剖面图登场。
好大一个剖面！ 从地一直剖到棚面。石材干挂普通做法，没什么好讲的，木做也没什么好讲的，正常做呗。有细节的地方说下。就是墙面造型与棚面是如何接口的，来张大的截图。
先将柱子，或是墙面先做好。然后棚面的石膏板直接撞上墙面造型，如果是矿棉板，就加个边龙骨。如果是石膏板，里边就加个木方。
隔板内有灯的做前，之前讲过了，这里不详细介绍。还有个位置很有必要说下。
就是墙面木做与地面的交接。看剖面图，与地面留50，进深一块板的厚度。其实施工图体现细节的位置就是，不同面的过度，不同材料的过度，接口的处理。这几个位置设计的好，画的清晰就是好的施工图、漂亮的图、让人折服的施工图。
三、门套的绘制方法《石材门套》
门套，在施工图绘制里边，属于比较难的剖面图。很多种门套，石材的、木质的、玻璃的、双开的、单开的、玻璃门、暗门等。今天我们讲一种门套，其它样式的门套绘制方法，以后在慢慢的讲，看图片。
图中所示，一个很大的石材，看看材料，中间是大花白，两边是金属条收边。上剖面图。
石材套总宽是260，包括黑色金属条，出墙100.这个是看效果图定的。饰面材料定了，尺寸定了，里边全是木结构，无非就是细木工板、木龙骨。所有剖面图都差不多。注意看门的位置，套的做法是有个落差，门关上后，直接挡住了。所有门都是这样做的。按我现在的画法，门只可以打开90度。我们现实中常见的门都是可以打开180度的。这需要将门的位置向外移动，才可以打开180度。记住门里边与外边的宽度是不一样的。有门的一面是要比外边宽20，还有就是里和外的门套位置也不是在一个水平线。在差20吧。
四、卫生间洗手盆剖面图讲解。
过节也要学习，这是这么任性。卫生间手盆剖面，几乎每个项目都有，所以大家有必要掌握。今天就讲其中的一种，看图片先。
石材做法，台上盆。看这效果蛮不错的嘛，星级酒店也就这样了。接下来剖开。
看到了吧，石材的里边，要有一层细木工板做基层，然后落在钢架上，角钢与石是不能同进放在一起，都是硬 的东西，容易碎掉。角钢与墙体之间用膨胀螺栓固定就好，安全的很。角钢与墙体连接处，不用粘墙面石材。节省材料。
只要是石材台的，都可用这样的结构来做。
再来一个是石材洗手盆剖面图
1、分析材料，墙面是砖，用湿贴工艺。镜子背后装细木工板，四周用实木线固定。台面用石材，内打钢架，下是做做，内藏灯管，就这样，看剖面图。
2、剖面图来了
这是一个从地上，一直剖到棚面的大剖。剖面图的重点之一就是定尺寸。尺寸是由经验来确定的，记住就好，以后一直用。

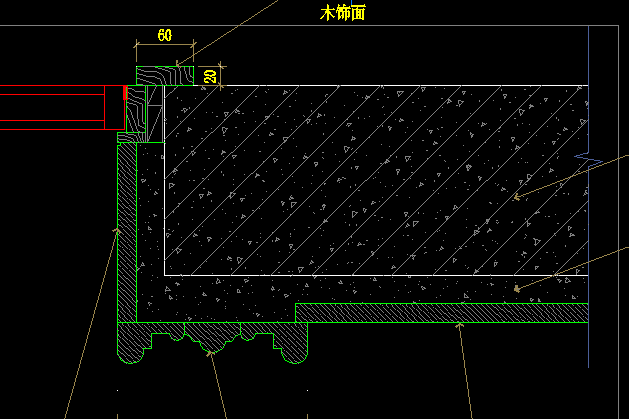

这是镜子与棚面固定的详图，看到了吧，木经压住镜子。在来个其它局部放大

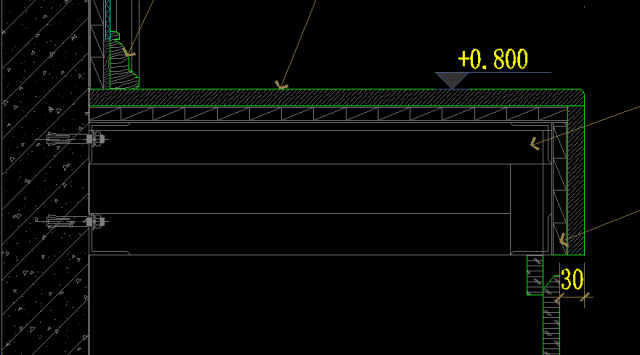

3、手盆钢架的画法，看局部放大图。
50角钢的钢架、膨胀螺栓固定在墙上。细木工板，之后在落上石材，就这么做，绝对保证安全，上边座个女人都没问题，座个男人也没问题，呵呵。
五、地面石材剖面图绘制方法
地面石材
主要制图依据:
1、国家建筑标准设计图集13J502(1~3)内装修；
2、国家建筑标准设计图集J909、G120工程做法；
3、建筑设计防火规范GB50016-2014；
4、国家建筑标准设计图集06SJ803民用建筑工程室内施工图设计深度图样；
5、杭州长颐施工图深化标准制图规范；
如有遗漏不足之处欢迎看官指正！
制图要点
控制结构层到石完成面的尺寸，通常预留50mm厚；
注意要先扫一道素水泥砂浆，才可再铺1:3干硬性水泥砂浆；
最后再用素水泥胶粘贴石材(室内用地面石材通常厚度为20mm厚)；
最后不要忘记标注平面正负零的标高(实际制图当中一共50mm厚度可不标注)；
尺寸标注跟标高尽量放在一起，材料标注按节点的层次做到排序工整，画面要均衡；
六、石材门套的绘制方法
今天提升一个档次，来个石材套，知识么，总是越学越多，越学越难的。
1、石材套，完成图，先看片。
2、看这照片，吓本宝宝一跳。很复杂的空间，复杂的门，复杂的套口。先分析下结构与材料。按常规做法，像这样的墙面石材，固定的工艺都是石材干挂。但除了干挂，湿贴也可以。不要精通干挂，其它的不知，谁都有知识断层现象，但我们不要断的那么厉害。
3、看画好的节点图。
这节课，我们主讲湿贴工艺，看剖面图，墙面的石材套口线，都用水泥砂浆贴上去。来一张大的截图。
效果图上显示的石材门套线，很大。这个石材套线我定了200。按常规来讲，这200宽要做成一个整 体，便于施工，美观上也是最佳。这节课因为我定的是湿贴工艺。所以分了几个断块。如果让我重新确定下施工方案，我会选择干挂做法。
本篇重点么，就是套口的层次关系。石材部分与木做部分的过度，要留5毫米缝隙。铰链的安装方法和位置。
七、服务台剖面图绘制方法
服务台的设计，一是要美观、二是在使用的时候方便。现在的服务台在不同的使用空间，做法是千奇百怪。设计师效果图做出来后，深化大师登场，所有的要求以施工图的方式表现出来，下一步送给施工方。
1、今天讲的是一个酒店空间的服务台，先看图片。
分析材料：台面黑色的为石材，定为黑金砂。上有暗藏灯带。中间黄的部分我们定为真石漆。
2、看结构画法。
我们做项目时，要表现服务台的详细做法，需要台子的平面、立面、剖面和大样。这节课呢，我们只讲剖面。做这样的服务台，重点是定尺寸。定一个合理的、使用要方便，结构也要安全，造价成本也要低些。
3、重要尺寸。
台子总高定为1100，总宽定为700，里边台面高800。这些尺寸比较合理。工作人员在时可以座着办公，站起来也可以。客人住酒店办理入住手续，证件放在300高的台面，里边400宽可以放电脑、打印机、POS机等。
结构为木作，用细木工板加木方就好。
4、注意细节
石材台面，阳角位置，都要做个倒角，看截图。
图中所示做了5*5最普通的倒角，如设计要求高，石材阳角的倒法有很多，特别是欧式角线，很漂亮，当然做法和造价也会高一些。有石材的位置下边都要放细木工板。放灯管的要求是，灯光打出来要匀称，但不看到灯管。
