AutoCAD 2010中文版电气设计快速入门实例是教程

  第1章 电气工程图概述
   1.1 电气工程图特点和种类
   1.1.1 电气工程图的特点

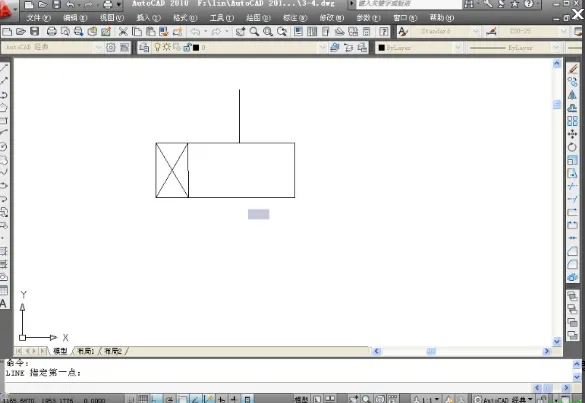

   （1）电气工程图的主要表现形式是简图。简图是采用标准的图形符号和带注释的框或者简化外形表示系统或设备中各组成部分之间相互关系的一种图。电气工程中绝大部分采用简图的形式。
   （2）电气工程图描述的主要内容是元件和连接线。一种电气设备主要由电气元件和连接线组成。因此，无论电路图、系统图，还是接线图和平面图都是以电气元件和连接线作为描述的主要内容。也正因为对电气元件和连接线有多种不同的描述方式，从而构成了电气图的多样性。
   （3）电气工程图的基本要素是图形、文字和项目代号。一个电气系统或装置通常由许多部件、组件构成，这些部件、组件或者功能模块称为项目。项目一般由简单的符号表示，这些符号就是图形符号。通常每个图形符号都有相应的文字符号。在同一个图上，为了区别相同的设备，需要设备编号。设备编号和文字符号一起构成项目代号。
   （4）电气工程图的两种基本布局方法是功能布局法和位置布局法。功能布局法指在绘图时，图中各元件的位置只考虑元件之间的功能关系，而不考虑元件的实际位置的一种布局方法。
