▼PDF格式:CAD打印保存格式为PDF，我个人建议打印 尺寸 为A3~420*297。打印需要制作的拼花图和大板尺寸图都需要保持一致的打印比例，要不会出现大板尺寸和最终效果垂在偏差；这里我用图框保持每个CAD图保存PDF格式的比例都一样。（PDF导入CAD是透明的）。把文件保存同一个文件夹下面，方便使用。

▲PDF拼花图

▲PDF拼花图

▲米黄大板PDF尺寸图

▲梵高皇大板PDF尺寸图

▼大理石图片：在工厂库存拍摄想要的大理石图片，并且记下图片 大板的实际尺寸。

▲梵高皇大板库存拍照图

▲米黄大板库存拍照图

▲雅典黑金花

大板库存拍照图

▼先将第一个拼花PDF拉进ps软件，弹出新建画面，按默认确定。

▼得到一个默认尺寸的界面，刚到人的PDF是透明的，里面的线不是很清楚。

▼在右下角新建一个新图层作为底色图层，并将该图层填充为白色，并将该图层拉到最低。这样PDF线就显示出来了。

▼把所有需要的素材全部导入ps软件中。

把拉PS全部的图层进行栅格化，要不编辑不了。

▼没栅格化的图层。

▼已栅格化的图层。

用多边型工具把需要的大板图片勾选出来，反选工具（ctrl+shift+i）选取不要的，delete删除掉多余部分。

▼勾选图片

▼反选图片，删除多余部分

▼保留米黄PDF、米黄图片、图层2图层，关掉其余的图层。

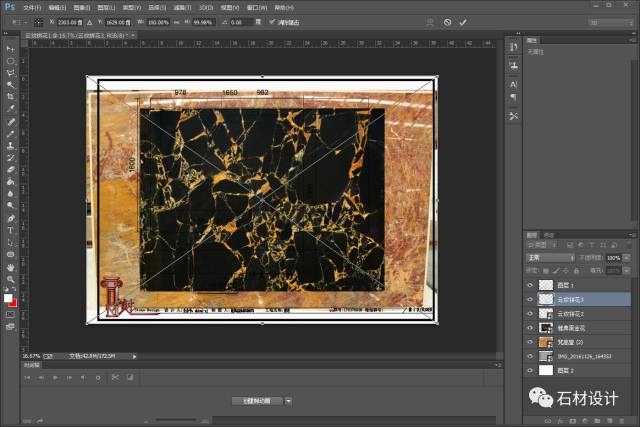

▼选择米黄图片，菜单栏（编辑--变换--斜切）工具，拉升各点对准大板尺寸图纸进行编辑，下面是最终完成。

▼梵高皇也是按照上面步骤得到下面效果

▼其他步骤和上面一样（米黄部位）

▼其他步骤和上面一样（黑金花部位）

然后制作板材名字部分就不详细说了，大家看视频。下面的是最终得到的效果JPG格式图片。
